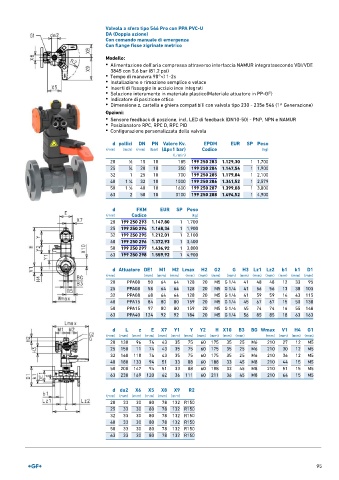

Page 97 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 546 Pro con PPA PVC-U
DA (Doppia azione)
Con comando manuale di emergenza
Con flange fisse zigrinate metrico

Modello:
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 230 - 235e 546 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 185 199 250 283 1.129,30 1 1,700
25 3 ∕4 20 10 350 199 250 284 1.147,54 1 1,900
32 1 25 10 700 199 250 285 1.179,84 1 2,100
40 1 ∕4 32 10 1000 199 250 286 1.341,52 1 2,579
1
50 1 ∕2 40 10 1600 199 250 287 1.399,08 1 3,800
1
63 2 50 10 3100 199 250 288 1.494,52 1 4,900
d FKM EUR SP Peso
(mm) Codice (kg)
20 199 250 293 1.147,80 1 1,700
25 199 250 294 1.168,36 1 1,900
32 199 250 295 1.212,01 1 2,100
40 199 250 296 1.372,93 1 3,400
50 199 250 297 1.436,92 1 3,800
63 199 250 298 1.559,92 1 4,900

d Attuatore DE1 M1 M2 Lmax H2 G2 G H3 Lz1 Lz2 b1 k1 D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 PPA08 50 64 64 128 20 M5 G 1/4 41 48 48 12 33 95
25 PPA08 58 64 64 128 20 M5 G 1/4 41 56 56 13 38 103
32 PPA08 68 64 64 128 20 M5 G 1/4 41 59 59 14 43 115
40 PPA15 84 80 80 159 20 M5 G 1/4 45 67 67 15 50 138
50 PPA15 97 80 80 159 20 M5 G 1/4 45 74 74 16 55 148
63 PPA40 124 92 92 184 20 M5 G 1/4 56 85 85 18 63 163

d L z E X7 Y1 Y Y2 H X10 B3 BG Wmax V1 H4 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 130 96 74 43 35 75 60 175 35 25 M6 210 27 12 M5
25 150 11 74 43 35 75 60 175 35 25 M6 210 30 12 M5
32 160 118 74 43 35 75 60 175 35 25 M6 210 36 12 M5
40 180 133 94 51 33 88 60 188 33 45 M8 210 44 15 M5
50 200 147 94 51 33 88 60 188 33 45 M8 210 51 15 M5
63 230 169 120 62 36 111 60 211 36 45 M8 210 64 15 M5

d da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm)
20 33 30 80 78 132 R150
25 33 30 80 78 132 R150
32 33 30 80 78 132 R150
40 33 30 80 78 132 R150
50 33 30 80 78 132 R150
63 33 30 80 78 132 R150

95
