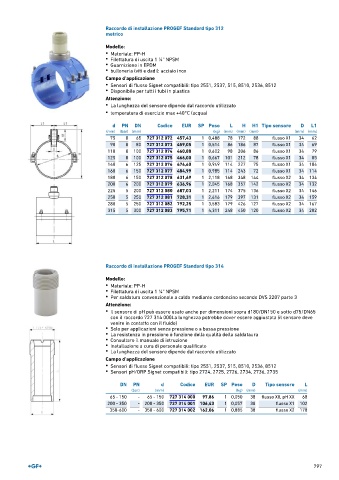

Raccordo di installazione PROGEF Standard tipo 312
metrico

Modello:
• Materiale: PP-H
• Filettatura di uscita 1 ¼" NPSM
• Guarnizione in EPDM
• bulloneria (viti e dadi): acciaio inox

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Disponibile per tutti i tubi in plastica

Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato

• temperatura di esercizio max +40°C (acqua)

d PN DN Codice EUR SP Peso L H H1 Tipo sensore D L1
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
75 8 65 727 312 072 457,43 1 0,488 78 172 88 flusso X1 34 62
90 8 80 727 312 073 459,05 1 0,514 86 186 87 flusso X1 34 69
110 8 100 727 312 074 460,88 1 0,602 98 206 86 flusso X1 34 79
125 8 100 727 312 075 466,00 1 0,667 101 212 78 flusso X1 34 85
140 6 125 727 312 076 474,60 1 0,949 114 227 75 flusso X1 34 104
160 6 150 727 312 077 484,99 1 0,985 114 243 72 flusso X1 34 114
180 6 150 727 312 078 631,69 1 2,118 168 348 144 flusso X2 34 134
200 6 200 727 312 079 636,96 1 2,045 168 357 142 flusso X2 34 132
225 5 200 727 312 080 687,03 1 2,211 174 375 136 flusso X2 34 146
250 5 250 727 312 081 728,31 1 2,616 179 397 131 flusso X2 34 159
280 5 250 727 312 082 792,25 1 3,583 179 426 127 flusso X2 34 167
315 5 300 727 312 083 795,71 1 4,311 248 450 120 flusso X2 34 202

Raccordo di installazione PROGEF Standard tipo 314
Modello:
• Materiale: PP-H
• Filettatura di uscita 1 ¼" NPSM
• Per saldatura convenzionale a caldo mediante cordoncino secondo DVS 2207 parte 3

Attenzione:
• Il sensore di pH può essere usato anche per dimensioni sopra d180/DN150 e sotto d75/DN65
con il raccordo 727 314 000La lunghezza potrebbe dover essere aggiustata (il sensore deve
venire in contatto con il fluido)
• Solo per applicazioni senza pressione o a bassa pressione
• La resistenza in pressione è funzione della qualità della saldataura
• Consultare il manuale di istruzione
• Installazione a cura di personale qualificato
• La lunghezza del sensore dipende dal raccordo utilizzato

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

DN PN d Codice EUR SP Peso D Tipo sensore L
(bar) (mm) (kg) (mm) (mm)
65 - 150 - 65 ‐ 150 727 314 000 97,86 1 0,050 38 flusso X0, pH XX 68
200 - 350 - 200 ‐ 350 727 314 001 106,43 1 0,057 38 flusso X1 102
350-600 - 350 ‐ 600 727 314 002 162,06 1 0,885 38 flusso X2 178
