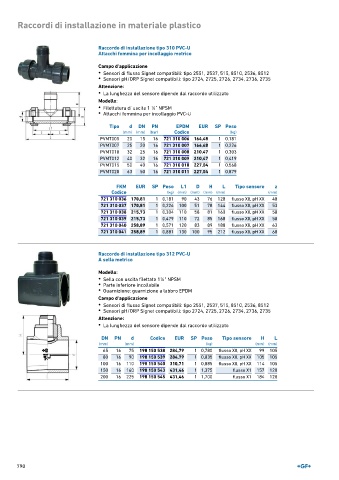

Raccordi di installazione in materiale plastico

Raccordo di installazione tipo 310 PVC-U
Attacchi femmina per incollaggio metrico

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato

Modello:
• Filettatura di uscita 1 ¼" NPSM
• Attacchi femmina per incollaggio PVC-U

Tipo d DN PN EPDM EUR SP Peso
(mm) (mm) (bar) Codice (kg)
PVMT005 20 15 16 721 310 006 164,48 1 0,181
PVMT007 25 20 16 721 310 007 164,48 1 0,226
PVMT010 32 25 16 721 310 008 210,47 1 0,303
PVMT012 40 32 16 721 310 009 210,47 1 0,419
PVMT015 50 40 16 721 310 010 227,04 1 0,568
PVMT020 63 50 16 721 310 011 227,04 1 0,879

FKM EUR SP Peso L1 D H L Tipo sensore z
Codice (kg) (mm) (mm) (mm) (mm) (mm)
721 310 036 170,81 1 0,181 90 43 76 128 flusso X0, pH XX 48
721 310 037 170,81 1 0,226 100 51 78 144 flusso X0, pH XX 53
721 310 038 215,73 1 0,304 110 58 81 160 flusso X0, pH XX 58
721 310 039 215,73 1 0,479 110 72 85 168 flusso X0, pH XX 58
721 310 040 258,89 1 0,571 120 83 89 188 flusso X0, pH XX 63
721 310 041 258,89 1 0,881 130 100 95 212 flusso X0, pH XX 68

Raccordo di installazione tipo 312 PVC-U
A sella metrico

Modello:
• Sella con uscita filettata 1¼" NPSM
• Parte inferiore incollabile
• Guarnizione: guarnizione a labbro EPDM

Campo d'applicazione
• Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
• Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735

Attenzione:
• La lunghezza del sensore dipende dal raccordo utilizzato

DN PN d Codice EUR SP Peso Tipo sensore H L
(mm) (mm) (kg) (mm) (mm)
65 16 75 198 150 538 284,79 1 0,780 flusso X0, pH XX 99 105
80 16 90 198 150 539 284,79 1 0,835 flusso X0, pH XX 105 105
100 16 110 198 150 540 310,71 1 0,885 flusso X0, pH XX 114 105
150 16 160 198 150 543 431,46 1 1,375 flusso X1 157 120
200 16 225 198 150 545 431,46 1 1,700 flusso X1 184 120
