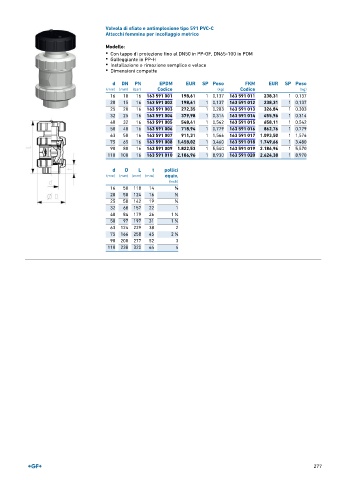

Valvola di sfiato e antimplosione tipo 591 PVC-C
Attacchi femmina per incollaggio metrico

Modello:
• Con tappo di protezione fino al DN50 in PP-GF, DN65-100 in POM
• Galleggiante in PP-H
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
16 10 16 163 591 001 198,61 1 0,137 163 591 011 238,31 1 0,137
20 15 16 163 591 002 198,61 1 0,137 163 591 012 238,31 1 0,137
25 20 16 163 591 003 272,35 1 0,283 163 591 013 326,84 1 0,303
32 25 16 163 591 004 379,98 1 0,314 163 591 014 455,96 1 0,314
40 32 16 163 591 005 548,41 1 0,542 163 591 015 658,11 1 0,542
50 40 16 163 591 006 718,94 1 0,779 163 591 016 862,76 1 0,779
63 50 16 163 591 007 911,31 1 1,566 163 591 017 1.093,50 1 1,576
75 65 16 163 591 008 1.458,02 1 3,460 163 591 018 1.749,66 1 3,480
90 80 16 163 591 009 1.822,53 1 5,540 163 591 019 2.186,96 1 5,570
110 100 16 163 591 010 2.186,96 1 8,930 163 591 020 2.624,38 1 8,970

d D L t pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 50 118 14 3 ∕8
20 50 124 16 1 ∕2
25 58 142 19 3 ∕4
32 68 157 22 1
40 84 179 26 1 ∕4
1
50 97 197 31 1 ∕2
1
63 124 229 38 2
75 166 258 45 2 ∕2
1
90 200 277 52 3
110 238 320 64 4
