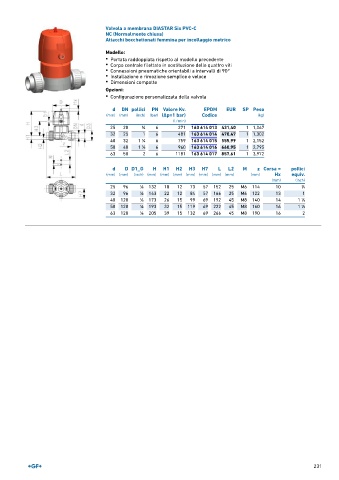

Page 233 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a membrana DIASTAR Six PVC-C
NC (Normalmente chiusa)
Attacchi bocchettonati femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
25 20 3 ∕4 6 271 163 614 013 431,40 1 1,067
32 25 1 6 481 163 614 014 470,47 1 1,302
40 32 1 ∕4 6 759 163 614 015 555,99 1 2,152
1
50 40 1 ∕2 6 960 163 614 016 660,95 1 2,795
1
63 50 2 6 1181 163 614 017 857,61 1 3,972
d D D1_G H H1 H2 H3 H7 L L2 M z Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
25 96 1 ∕8 132 18 12 73 57 152 25 M6 114 10 3 ∕4
32 96 1 ∕8 143 22 12 84 57 166 25 M6 122 13 1
40 120 1 ∕8 173 26 15 99 69 192 45 M8 140 14 1 ∕4
1
50 120 1 ∕8 193 32 15 119 69 222 45 M8 160 16 1 ∕2
1
63 120 1 ∕8 205 39 15 132 69 266 45 M8 190 16 2

231
