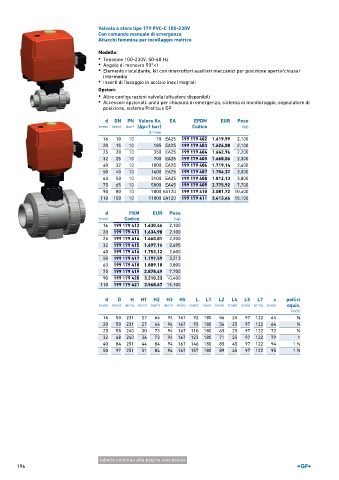

Valvola a sfera tipo 179 PVC-C 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 EA25 199 179 402 1.619,99 2,100
20 15 10 185 EA25 199 179 403 1.624,08 2,100
25 20 10 350 EA25 199 179 404 1.642,96 2,200
32 25 10 700 EA25 199 179 405 1.668,06 2,300
40 32 10 1000 EA25 199 179 406 1.719,14 2,600
50 40 10 1600 EA25 199 179 407 1.754,37 3,000
63 50 10 3100 EA25 199 179 408 1.812,13 3,800
75 65 10 5000 EA45 199 179 409 2.775,92 7,700
90 80 10 7000 EA120 199 179 410 3.081,72 10,400
110 100 10 11000 EA120 199 179 411 3.413,46 15,100

d FKM EUR Peso
(mm) Codice (kg)
16 199 179 412 1.630,46 2,100
20 199 179 413 1.634,98 2,100
25 199 179 414 1.660,81 2,200
32 199 179 415 1.697,14 2,695
40 199 179 416 1.753,12 2,600
50 199 179 417 1.797,59 3,213
63 199 179 418 1.889,18 3,800
75 199 179 419 2.878,49 7,700
90 199 179 420 3.210,23 10,400
110 199 179 421 3.568,67 15,100

d D H H1 H2 H3 H5 L L1 L2 L4 L5 L7 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 231 27 64 94 167 92 180 56 25 97 122 64 3 ∕8
20 50 231 27 64 94 167 95 180 56 25 97 122 64 1 ∕2
25 58 240 30 73 94 167 110 180 65 25 97 122 72 3 ∕4
32 68 240 36 73 94 167 123 180 71 25 97 122 79 1
40 84 251 44 84 94 167 146 180 85 45 97 122 94 1 ∕4
1
50 97 251 51 84 94 167 157 180 89 45 97 122 95 1 ∕2
1

tabella continua alla pagina successiva
