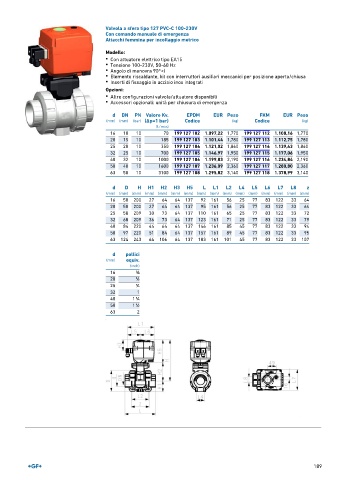

Page 191 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 127 PVC-C 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Con attuatore elettrico tipo EA15
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
16 10 10 70 199 127 102 1.097,22 1,770 199 127 112 1.108,16 1,770
20 15 10 185 199 127 103 1.101,44 1,780 199 127 113 1.112,75 1,780
25 20 10 350 199 127 104 1.121,02 1,860 199 127 114 1.139,43 1,860
32 25 10 700 199 127 105 1.146,97 1,950 199 127 115 1.177,06 1,950
40 32 10 1000 199 127 106 1.199,83 2,190 199 127 116 1.234,84 2,190
50 40 10 1600 199 127 107 1.236,09 2,360 199 127 117 1.280,80 2,360
63 50 10 3100 199 127 108 1.295,82 3,140 199 127 118 1.378,99 3,140

d D H H1 H2 H3 H5 L L1 L2 L4 L5 L6 L7 L8 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 200 27 64 64 137 92 161 56 25 77 83 122 33 64
20 50 200 27 64 64 137 95 161 56 25 77 83 122 33 64
25 58 209 30 73 64 137 110 161 65 25 77 83 122 33 72
32 68 209 36 73 64 137 123 161 71 25 77 83 122 33 79
40 84 220 44 64 64 137 146 161 85 45 77 83 122 33 94
50 97 220 51 84 64 137 157 161 89 45 77 83 122 33 95
63 124 243 64 106 64 137 183 161 101 45 77 83 122 33 107

d pollici
(mm) equiv.
(inch)
16 3 ∕8
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
1
50 1 ∕2
63 2
