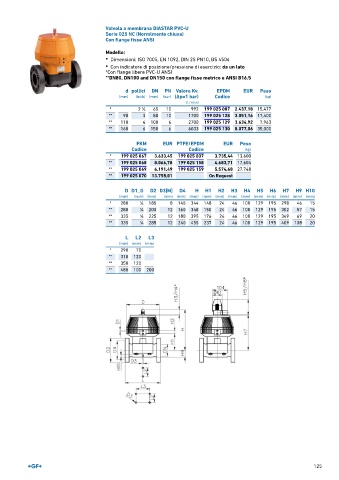

Valvola a membrana DIASTAR PVC-U
Serie 025 NC (Normlmente chiusa)
Con flange fisse ANSI

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
*Con flange libere PVC-U ANSI
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 007 2.437,18 15,477
1
** 90 3 80 10 1700 199 025 128 3.051,16 17,400
** 110 4 100 6 2700 199 025 129 3.634,92 7,963
** 160 6 150 6 6033 199 025 130 8.077,06 35,000

FKM EUR PTFE/EPDM EUR Peso
Codice Codice (kg)
* 199 025 067 3.633,45 199 025 037 3.735,44 13,600
** 199 025 068 8.066,78 199 025 158 4.683,71 17,604
** 199 025 069 6.191,49 199 025 159 5.574,68 27,748
** 199 025 070 13.758,01 On Request

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
** 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20
** 335 1 ∕4 285 12 240 455 237 24 46 100 129 195 409 108 20

L L2 L3
(mm) (mm) (mm)
* 290 70
** 310 120
** 350 120
** 480 100 200

125
