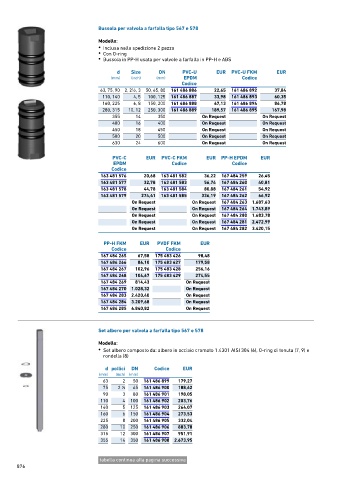

Page 876 - GEORGFISCHER - LISTINO 876 - FIDRA

Bussola per valvola a farfalla tipo 567 e 578
Modello:
• Inclusa nella spedizione 2 pezzo
• Con O-ring
• Bussola in PP-H usata per valvole a farfalla in PP-H e ABS

d Size DN PVC-U EUR PVC-U FKM EUR
(mm) (inch) (mm) EPDM Codice
Codice
63, 75, 90 2, 2½, 3 50, 65, 80 161 486 886 22,65 161 486 892 37,84
110, 140 4, 5 100, 125 161 486 887 33,98 161 486 893 60,35
160, 225 6, 8 150, 200 161 486 888 47,13 161 486 894 86,78
280, 315 10, 12 250, 300 161 486 889 189,57 161 486 895 167,98
355 14 350 On Request On Request
400 16 400 On Request On Request
450 18 450 On Request On Request
500 20 500 On Request On Request
630 24 600 On Request On Request

PVC-C EUR PVC-C FKM EUR PP-H EPDM EUR
EPDM Codice Codice
Codice
163 481 576 20,68 163 481 582 36,22 167 484 259 26,45
163 481 577 32,78 163 481 583 56,74 167 484 260 40,81
163 481 578 44,78 163 481 584 80,88 167 484 261 54,92
163 481 579 274,41 163 481 585 336,19 167 484 262 66,92
On Request On Request 167 484 263 1.687,63
On Request On Request 167 484 264 1.743,89
On Request On Request 167 484 280 1.683,78
On Request On Request 167 484 281 2.472,99
On Request On Request 167 484 282 3.420,15

PP-H FKM EUR PVDF FKM EUR
Codice Codice
167 484 265 67,58 175 483 426 98,48
167 484 266 84,10 175 483 427 179,58
167 484 267 102,96 175 483 428 256,16
167 484 268 104,67 175 483 429 274,55
167 484 269 814,43 On Request
167 484 270 1.028,32 On Request
167 484 283 2.420,40 On Request
167 484 284 3.209,68 On Request
167 484 285 4.840,82 On Request

Set albero per valvola a farfalla tipo 567 e 578
Modello:
• Set albero composto da: albero in acciaio cromato 1.4301 AISI 304 (6), O-ring di tenuta (7, 9) e
rondella (8)
d pollici DN Codice EUR
(mm) (inch) (mm)
63 2 50 161 486 899 179,27
75 2 ∕2 65 161 486 900 188,62
1
90 3 80 161 486 901 198,05
110 4 100 161 486 902 203,76
140 5 125 161 486 903 264,07
160 6 150 161 486 904 273,53
225 8 200 161 486 905 332,04
280 10 250 161 486 906 883,78
315 12 300 161 486 907 951,91
355 14 350 161 486 908 2.673,95

tabella continua alla pagina successiva
876
