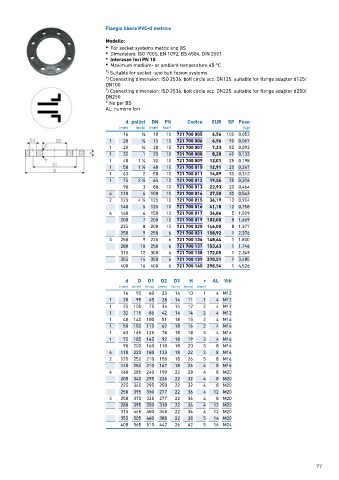

Page 77 - GEORGFISCHER - LISTINO 876 - FIDRA

Flangia libera PVC-U metrico
Modello:
• For socket systems metric and BS
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501
• Interasse fori PN 10
• Maximum medium- or ambient temperature 45 °C

1 ) Suitable for socket -and butt fusion systems
2 ) Connecting dimension: ISO 2536. bolt circle acc. DN125. suitable for flange adaptor d125/
DN100
3 ) Connecting dimension: ISO 2536. bolt circle acc. DN225. suitable for flange adaptor d250/
DN250
4) No per BS
AL: numero fori

d pollici DN PN Codice EUR SP Peso
(mm) (inch) (mm) (bar) (kg)
16 3 ∕8 10 10 721 700 005 6,56 100 0,053
1 20 1 ∕2 15 10 721 700 006 6,56 90 0,067
1 25 3 ∕4 20 10 721 700 007 7,23 50 0,092
1 32 1 25 10 721 700 008 8,20 40 0,133
1 40 1 ∕4 32 10 721 700 009 12,01 25 0,198
1
1 50 1 ∕2 40 10 721 700 010 12,91 20 0,247
1
1 63 2 50 10 721 700 011 14,89 30 0,312
1 75 2 ∕2 65 10 721 700 012 19,54 25 0,376
1
90 3 80 10 721 700 013 22,93 20 0,464
4 110 4 100 10 721 700 014 27,50 30 0,543
2 125 4 ∕2 125 10 721 700 015 36,19 12 0,904
1
140 5 125 10 721 700 016 41,18 12 0,758
4 160 6 150 10 721 700 017 36,86 5 1,009
200 7 200 10 721 700 019 102,00 8 1,669
225 8 200 10 721 700 020 146,00 8 1,377
250 9 250 6 721 700 021 158,92 1 2,376
3 250 9 225 6 721 700 136 148,64 1 1,800
280 10 250 6 721 700 137 153,63 1 1,746
315 12 300 6 721 700 138 172,05 1 2,349
355 14 350 6 721 700 139 270,51 1 3,485
400 16 400 6 721 700 140 298,54 1 4,526

d D D1 D2 D3 H r AL Viti
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 90 60 23 14 10 1 4 M12
1 20 95 65 28 14 11 1 4 M12
1 25 105 75 34 14 12 2 4 M12
1 32 115 85 42 14 14 2 4 M12
1 40 140 100 51 18 15 2 4 M16
1 50 150 110 62 18 16 2 4 M16
1 63 165 125 78 18 18 3 4 M16
1 75 185 145 92 18 19 3 4 M16
90 200 160 110 18 20 3 8 M16
4 110 220 180 133 18 22 3 8 M16
2 125 250 210 150 18 26 5 8 M16
140 250 210 167 18 26 4 8 M16
4 160 285 240 190 22 28 4 8 M20
200 340 295 226 22 32 4 8 M20
225 340 295 250 22 32 4 8 M20
250 395 350 277 22 36 4 12 M20
3 250 370 325 277 22 36 4 8 M20
280 395 350 310 22 36 4 12 M20
315 445 400 348 22 36 4 12 M20
355 505 460 388 22 38 5 16 M20
400 565 515 442 26 42 5 16 M24

77
