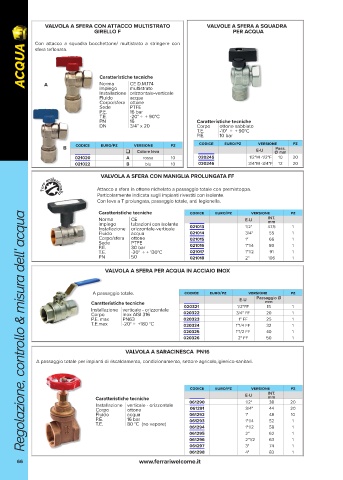

Page 66 - FERRARI - ACQUA - FIDRA

VALVOLA A SFERA CON ATTACCO MULTISTRATO VALVOLE A SFERA A SQUADRA
GIRELLO F PER ACQUA

Con attacco a squadra bocchettone/ multistrato a stringere con
ACQUA Caratteristiche tecniche
sfera teflonata.

Norma
CE D.M.174
A
impiego
multistrato
Installazione orizzontale-verticale
Fluido acqua
Corpo/sfera ottone
Sede PTFE
P.E. 16 bar
T.E. -20° ÷ + 90°C
PN 16 Caratteristiche tecniche
DN 3/4” x 20 Corpo ottone sabbiato
T.E. -10° ÷ + 90°C
P.E. 10 bar
versione
B codice euro/pz versione pz codice euro/pz E-U Pass. pz
 Colore leva Ø mm
021020 A rossa 10 020245 1/2"M -1/2”F 10 20
021022 B blu 10 020246 3/4”M -3/4”F 12 20
VALVOLA A SFERA CON MANIGLIA PROLUNGATA FF

Attacco a sfera in ottone nichelato a passaggio totale con premistoppa.
Particolarmente indicata sugli impianti rivestiti con isolante.
Foro antilegionella
Con leva a T prolungata, passaggio totale, anti legionella.
Caratteristiche tecniche codice euro/pz versione pz
Regolazione, controllo & misura dell’ acqua
Regolazione, controllo & misura dell’ acqua
Norma CE E-U INT.
mm
impiego tubazioni con isolante
Installazione orizzontale-verticale 021013 1/2" 47.5 1
Fluido acqua 021014 3/4" 55 1
Corpo/sfera ottone 021015 1" 66 1
Sede PTFE
P.E. 30 bar 021016 1"1/4 80 1
T.E. -20° ÷ + 130°C 021017 1"1/2 91 1
PN 50 021018 2" 106 1
VALVOLA A SFERA PER ACQUA IN ACCIAIO INOX

A passaggio totale. codice euro/pz versione pz
E-U Passaggio Ø
Caratteristiche tecniche mm
Installazione verticale - orizzontale 020321 1/2"FF 15 1
Corpo inox AISI 316 020322 3/4" FF 20 1
P.E. max PN63 020323 1" FF 25 1
T.E.max -20° ÷ +180 °C 020324 1"1/4 FF 32 1
020325 1"1/2 FF 40 1
020326 2" FF 50 1

VALVOLA A SARACINESCA PN16
A passaggio totale per impianti di riscaldamento, condizionamento, settore agricolo,igienico-sanitari.

codice euro/pz versione pz
E-U INT.
Caratteristiche tecniche mm
Installazione verticale - orizzontale 061290 1/2" 38 20
Corpo ottone 061291 3/4" 44 20
Fluido acqua 061292 1" 48 10
P.E. 16 bar 061293 1"1/4 52 1
T.E. 80 °C (no vapore)
061294 1"1/2 58 1
061295 2" 62 1
061296 2"1/2 63 1
061297 3" 74 1
061298 4" 83 1
66 www.ferrariwelcome.it
