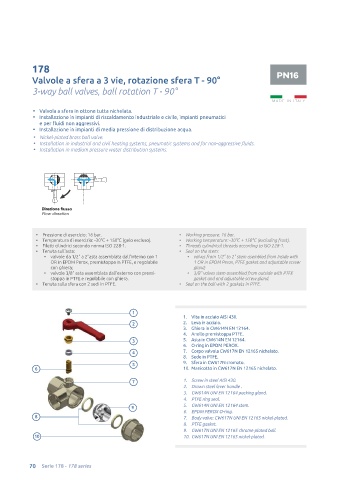

178
Valvole a sfera a 3 vie, rotazione sfera T - 90° PN16

3-way ball valves, ball rotation T - 90°

• Valvola a sfera in ottone tutta nichelata.
• Installazione in impianti di riscaldamento industriale e civile, impianti pneumatici
e per fluidi non aggressivi.
• Installazione in impianti di media pressione di distribuzione acqua.
• Nickel-plated brass ball valve.
• Installation in industrial and civil heating systems, pneumatic systems and for non-aggressive fluids.
• Installation in medium pressure water distribution systems.

Direzione flusso
Flow direction

• Pressione di esercizio: 16 bar. • Working pressure: 16 bar.
• Temperatura di esercizio: -30°C + 150°C (gelo escluso). • Working temperature: -30°C + 150°C (excluding frost).
• Filetti cilindrici secondo norma ISO 228-1. • Threads cylindrical threads according to ISO 228-1.
• Tenuta sull'asta: • Seal on the stem:
• valvole da 1/2" a 2"asta assemblata dall'interno con 1 • valves from 1/2" to 2" stem asembled from inside with
OR in EPDM Perox, premistoppa in PTFE, e regolabile 1 OR in EPDM Perox, PTFE gasket and adjustable screw
con ghiera; gland;
• valvole 3/8" asta assemblata dall'esterno con premi- • 3/8" valves stem assembled from outside with PTFE
stoppa in PTFE e regolabile con ghiera. gasket and and adjustable screw gland.
• Tenuta sulla sfera con 2 sedi in PTFE. • Seal on the ball with 2 gaskets in PTFE.

1
1. Vite in acciaio AISI 430.
2 2. Leva in acciaio.
3. Ghiera in CW614N EN 12164.
4. Anello premistoppa PTFE.
3 5. Asta in CW614N EN 12164.
6. O-ring in EPDM PEROX.
4 7. Corpo valvola CW617N EN 12165 nichelato.
8. Sede in PTFE.
5 9. Sfera in CW617N cromato.
6 10. Manicotto in CW617N EN 12165 nichelato.

7 1. Screw in steel AISI 430.
2. Drawn steel lever handle .
3. CW614N UNI EN 12164 packing gland.
4. PTFE ring seal.
9 5. CW614N UNI EN 12164 stem.
6. EPDM PEROX O-ring.
8 7. Body valve: CW617N UNI EN 12165 nickel-plated.
8. PTFE gasket.
9. CW617N UNI EN 12165 chrome-plated ball.
10 10. CW617N UNI EN 12165 nickel-plated.

70 Serie 178 - 178 series
