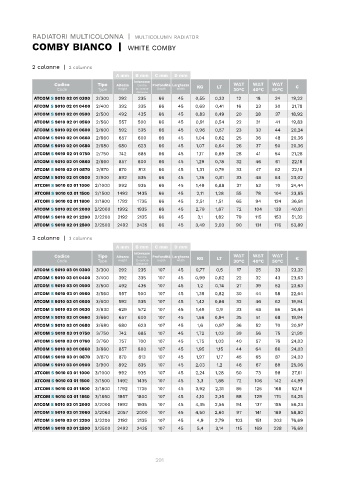

Page 291 - ERCOS - LISTINO BATHROOM EXPERIENCE - FIDRA

RADIATORI MULTICOLONNA | MULTICOLUMN RADIATOR RADIATORI MULTICOLONNA | MULTICOLUMN RADIATOR
COMBY BIANCO | WHITE COMBY COMBY BIANCO | WHITE COMBY

Bianco RAL9010 | White RAL9010 2 colonne | 2 columns
Finitura: lucido | Glossy Finishing A mm B mm C mm D mm
Interasse
Codice Tipo Altezza Centre Profondità Larghezza KG LT W∆T W∆T W∆T €
Code Type Height to centre Depth Width 30°C 40°C 50°C
distance
ATCOM S 9010 02 01 0300 2/300 292 235 66 45 0,55 0,33 12 18 24 19,22
TIPOLOGIA DI FORNITURA | SUPPLY MODE
ATCOM S 9010 02 01 0400 2/400 392 335 66 45 0,69 0,41 16 23 30 21,78
ATCOM S 9010 02 01 0500 2/500 492 435 66 45 0,83 0,49 20 28 37 18,92
(Es. ATCOM S 9010 02 01 0300) ATCOM S 9010 02 01 0560 2/560 557 500 66 45 0,91 0,54 22 31 41 19,83
Fornitura senza tappi e riduzioni (da acquistare ATCOM S 9010 02 01 0600 2/600 592 535 66 45 0,96 0,57 23 33 44 20,24
separatamente) ATCOM S 9010 02 01 0660 2/660 657 600 66 45 1,04 0,62 25 36 48 20,36
ATCOM S 9010 02 01 0680 2/680 680 623 66 45 1,07 0,64 26 37 50 20,36
Supply with no caps and reductions (sold separately)
ATCOM S 9010 02 01 0750 2/750 742 685 66 45 1,17 0,69 28 41 54 21,28
ATCOM S 9010 02 01 0860 2/860 857 800 66 45 1,29 0,78 32 46 61 22,18
(Es. ATCOM W 9010 02 01 0300) ATCOM S 9010 02 01 0870 2/870 870 813 66 45 1,31 0,79 33 47 62 22,18

Fornitura e montaggio in fabbrica di 4 riduzioni ATCOM S 9010 02 01 0900 2/900 892 835 66 45 1,35 0,81 33 48 64 23,02
da 1/2” con valvolina di sfiato e tappino forniti ATCOM S 9010 02 01 1000 2/1000 992 935 66 45 1,49 0,88 37 53 70 24,44
a parte, per ogni batteria +7%. ATCOM S 9010 02 01 1500 2/1500 1492 1435 66 45 2,11 1,28 55 78 104 33,85
Prevedere il diaframma (cod. SKMVDIA) nel ATCOM S 9010 02 01 1800 2/1800 1792 1735 66 45 2,51 1,51 65 94 124 36,81
caso di altezze maggiori di 900 mm con ATCOM S 9010 02 01 2000 2/2000 1992 1935 66 45 2,79 1,67 72 104 139 40,81
montaggio basso/basso.
ATCOM S 9010 02 01 2200 2/2200 2192 2135 66 45 3,1 1,82 79 115 153 51,32
Factory supply and assembly of 4 reductions 1/2” with vent ATCOM S 9010 02 01 2500 2/2500 2492 2435 66 45 3,49 2,03 90 131 176 53,89
valve and cap supplied separately, for each battery +7%.
A diaphragm (code SKMVDIA) is to be added in case of 3 colonne | 3 columns
heights greater than 900 mm with low/low mounting.
A mm B mm C mm D mm
Interasse
Codice Tipo Altezza Centre Profondità Larghezza KG LT W∆T W∆T W∆T €
Code Type Height to centre Depth Width 30°C 40°C 50°C
(Es. ATCOM G 9010 02 01 0300) distance
ATCOM S 9010 03 01 0300 3/300 292 235 107 45 0,77 0,5 17 25 33 23,32
Batteria con attacchi dal basso con interasse ATCOM S 9010 03 01 0400 3/400 392 335 107 45 0,99 0,62 22 32 43 23,63
50 mm (variabile su richiesta) compresa ATCOM S 9010 03 01 0500 3/500 492 435 107 45 1,2 0,74 27 39 52 23,63
di diaframma già montato, montaggio di 4
ESEMPIO CREAZIONE CODICE BATTERIA ATCOM S 9010 03 01 0560 3/560 557 500 107 45 1,35 0,82 30 44 58 22,64
EXAMPLE BATTERY CODE CREATION riduzioni da 1/2”, valvolina di sfiato e 3 tappini
forniti a parte. Per ogni batteria +93,42 € ATCOM S 9010 03 01 0600 3/600 592 535 107 45 1,42 0,86 32 46 62 19,94
AT COM S 9010 03 09 0900 Battery with connections from below with 50 mm center ATCOM S 9010 03 01 0630 3/630 629 572 107 45 1,49 0,9 33 48 65 24,44
distance (variable on request) including diaphragm already ATCOM S 9010 03 01 0660 3/660 657 600 107 45 1,56 0,94 35 51 68 19,94
Fornitura Bianco 3 colonne 9 elementi Altezza:
Supply RAL9010 3 columns 9 elements 900mm mounted, assembly of 4 reductions 1/2”, vent valve and 3 ATCOM S 9010 03 01 0680 3/680 680 623 107 45 1,6 0,97 36 52 70 20,97
White Height: caps sold separately. For each battery +93,42€ ATCOM S 9010 03 01 0750 3/750 742 685 107 45 1,72 1,03 39 56 75 21,99
RAL9010 900mm
ATCOM S 9010 03 01 0760 3/760 757 700 107 45 1,75 1,03 40 57 76 24,03
ATCOM S 9010 03 01 0860 3/860 857 800 107 45 1,95 1,15 44 64 86 24,03
ATCOM S 9010 03 01 0870 3/870 870 813 107 45 1,97 1,17 45 65 87 24,03
ATCOM S 9010 03 01 0900 3/900 892 835 107 45 2,03 1,2 46 67 89 25,06
ATCOM S 9010 03 01 1000 3/1000 992 935 107 45 2,24 1,28 50 73 98 27,61
ATCOM S 9010 03 01 1500 3/1500 1492 1435 107 45 3,3 1,88 72 106 142 44,99
ATCOM S 9010 03 01 1800 3/1800 1792 1735 107 45 3,92 2,31 85 125 168 52,16
ATCOM S 9010 03 01 1860 3/1860 1857 1800 107 45 4,10 2,35 88 129 174 54,25
ATCOM S 9010 03 01 2000 3/2000 1992 1935 107 45 4,35 2,55 94 137 185 56,23
ATCOM S 9010 03 01 2060 3/2060 2057 2000 107 45 4,50 2,60 97 141 189 58,80
ATCOM S 9010 03 01 2200 3/2200 2192 2135 107 45 4,9 2,79 103 151 203 76,69
ATCOM S 9010 03 01 2500 3/2500 2492 2435 107 45 5,4 3,14 115 169 228 76,69

2 colonne 3 colonne 4 colonne 5 colonne 6 colonne
2 columns 3 columns 4 columns 5 columns 6 columns

290 291
