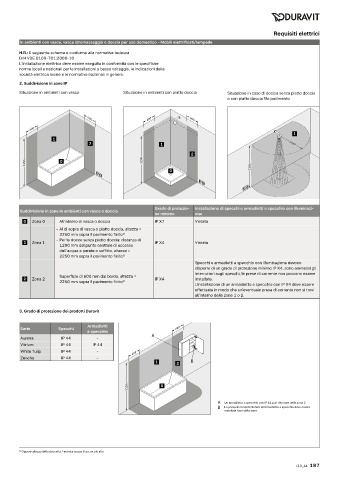

Page 187 - DURAVIT - LISTINO 33 ARTISAN LINES - FIDRA

Requisiti elettrici
in ambienti con vasca, vasca idromassaggio o doccia per uso domestico - Mobili elettrificati/lampade
N.B.: Il seguente schema è conforme alla normativa tedesca
DIN VDE 0100-701:2008-10
L’installazione elettrica deve essere eseguita in conformità con le specifiche
norme locali e nazionali per le installazioni a basso voltaggio, le indicazioni della
società elettrica locale e le normative nazionali in genere.
2. Suddivisione in zone IP
Situazione in ambienti con vasca Situazione in ambienti con piatto doccia Situazione in caso di doccia senza piatto doccia
o con piatto doccia filo pavimento

600 600
600
600
1
1
2 1 r = 1200
2
2250 0 2250
0 2250

Grado di protezio- Installazione di specchi e armadietti a specchio con illuminazi-
Suddivisione in zone in ambienti con vasca o doccia
ne minimo one
0 Zona 0 All'interno di vasca o doccia IP X7 Vietata
- Al di sopra di vasca o piatto doccia, altezza =
2250 mm sopra il pavimento finito 1)
- Per le docce senza piatto doccia: distanza di
1 Zona 1 IP X4 Vietata
1200 mm dal punto centrale di accesso
dell’acqua a parete o soffitto, altezza =
2250 mm sopra il pavimento finito 1)
Specchi e armadietti a specchio con illuminazione devono
disporre di un grado di protezione minimo IP X4, sono ammessi gli
interruttori sugli specchi, le prese di corrente non possono essere
Superficie di 600 mm dal bordo, altezza =
2 Zona 2 IP X4 installate.
2250 mm sopra il pavimento finito 1)
L'installazione di un armadietto a specchio con IP X4 deve essere
effettuata in modo che un'eventuale presa di corrente non si trovi
all'interno delle zone 1 o 2.

3. Grado di protezione dei prodotti Duravit

Armadietti
Serie Specchi 600
a specchio
Aurena IP 44 -
Vitrium IP 44 IP 44
White Tulip IP 44 - 600
Zencha IP 44 -
1 2

2250 0

Un armadietto a specchio con IP 44 può rientrare nella zona 2
La presa di corrente dentro all’armadietto a specchio deve essere
installata fuori dalle zone

1) Oppure altezza della doccetta / entrata acqua fissa, se più alta
