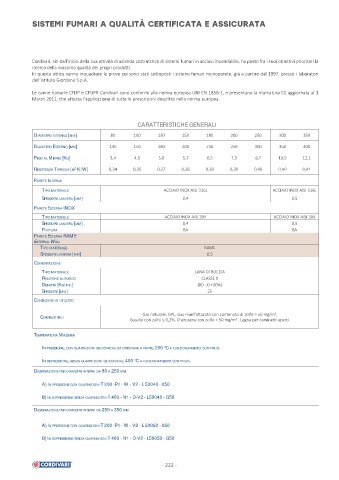

SISTEMI FUMARI A QUALITÀ CERTIFICATA E ASSICURATA

Cordivari, sin dall’inizio della sua attività di azienda costruttrice di sistemi fumari in acciaio inossidabile, ha posto fra i suoi obiettivi prioritari la
ricerca della massima qualità dei propri prodotti.
In questa ottica vanno inquadrate le prove cui sono stati sottoposti i sistemi fumari monoparete, già a partire dal 1997, presso i laboratori
dell’Istituto Giordano S.p.A.

Le canne fumarie CFDP e CFDPR Cordivari sono conformi alla norma europea UNI EN 1856-1, e presentano la marcatura CE aggiornata al 1
Marzo 2011, che attesta l’applicazione di tutte le prescrizioni descritte nella norma europea.

CARATTERISTICHE GENERALI

DIAMETRO INTERNO [MM] 80 100 130 150 180 200 250 300 350

DIAMETRO ESTERNO [MM] 130 150 180 200 230 250 300 350 400
PESO AL METRO [KG] 3,4 4,1 5,0 5,7 6,5 7,3 8,7 10,5 12,1
2
RESISTENZA TERMICA [M K/W] 0,34 0,35 0,37 0,38 0,39 0,39 0,40 0,40 0,41
PARETE INTERNA
TIPO MATERIALE ACCIAIO INOX AISI 316L ACCIAIO INOX AISI 316L
SPESSORE LAMIERA [MM] 0,4 0,5
PARETE ESTERNA INOX
TIPO MATERIALE ACCIAIO INOX AISI 304 ACCIAIO INOX AISI 304
SPESSORE LAMIERA [MM] 0,4 0,5
FINITURA BA BA
PARETE ESTERNA RAME
EXTERNAL WALL
TIPO MATERIALE RAME
SPESSORE LAMIERA [MM] 0,5
COIBENTAZIONE
TIPO MATERIALE LANA DI ROCCIA
REAZIONE AL FUOCO CLASSE 0
DENSITÀ [KG/MC.] (80 - 0 +30%)
SPESSORE [MM] 25

CONDIZIONI DI UTILIZZO
Gas naturale, GPL, Gas manifatturato con contenuto di zolfo > 50 mg/m ,
3
COMBUSTIBILI
Gasolio con zolfo ≤ 0,2%, Cherosene con zolfo > 50 mg/m , Legna per caminetti aperti.
3
TEMPERATURA MASSIMA

IN PRESSIONE, CON GUARNIZIONI SILICONICHE DA ORDINARE A PARTE, 200 °C A FUNZIONAMENTO CONTINUO.
IN DEPRESSIONE, SENZA GUARNIZIONI SILICONICHE, 400 °C A FUNZIONAMENTO CONTINUO.

DESIGNAZIONE PER DIAMETRI INTERNI DA 80 A 250 MM

A) IN PRESSIONE CON GUARNIZIONI T 200 -P1 - W - V2 - L 50040 - 050
B) IN DEPRESSIONE SENZA GUARNIZIONI T 400 - N1 - D-V2 - L50040 - G50

DESIGNAZIONE PER DIAMETRI INTERNI DA 250 A 350 MM

A) IN PRESSIONE CON GUARNIZIONI T 200 -P1 - W - V2 - L 50050 - 050

B) IN DEPRESSIONE SENZA GUARNIZIONI T 400 - N1 - D-V2 - L50050 - G50
