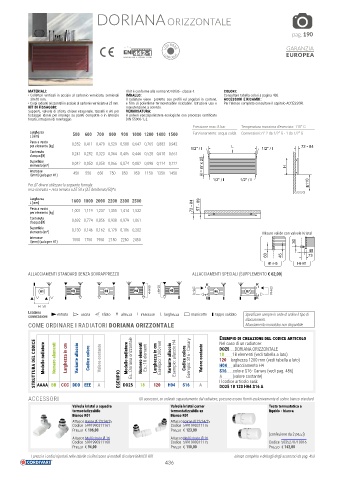

Page 436 - CORDIVARI - CATALISTINO SCALDASALVIETTE - FIDRA

DORIANA ORIZZONTALE

pag. 190

VDI 6036 GARANZIA
EUROPEA
CONFORME

MATERIALI: Il kit è conforme alla norma VDI 6036 - classe 4. COLORI:
• Collettori verticali in acciaio al carbonio verniciato, semiovali IMBALLO: Consultare tabella colori a pagina 486.
30x40 mm. Il radiatore viene protetto con profili ed angolari in cartone, ACCESSORI E RICAMBI:
• Corpi radianti orizzontali in acciaio al carbonio verniciato ø 25 mm. e film di polietilene termoretraibile riciclabile. Istruzioni uso e Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: manutenzione a corredo.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per VERNICIATURA:
fissaggio idonei per impiego su pareti compatte o in laterizio A polveri epossipoliestere ecologiche con processo certificato
forato, istruzioni di montaggio. DIN 55900-1,-2.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Larghezza 500 600 700 800 900 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - 1 da 1/2” G
L [mm]
Peso a vuoto 0,352 0,411 0,470 0,529 0,588 0,647 0,765 0,883 0,942
per elemento [kg] 1/2" / I L 1/2" / I 72 - 84
Contenuto 0,241 0,282 0,323 0,364 0,405 0,446 0,528 0,610 0,651 I
d'acqua [lt]
Superficie 0,042 0,050 0,058 0,066 0,074 0,082 0,098 0,114 0,122
elemento [m²] H = nr x 25 H
Interasse 450 550 650 750 850 950 1150 1350 1450
I [mm] (solo per H1)
1/2" / I 1/2" / I
Per ΔT diversi utilizzare la seguente formula: 110
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
Larghezza 1600 1800 2000 2200 2300 2500
L [mm] 57 - 69
Peso a vuoto 1,001 1,119 1,237 1,355 1,414 1,532 72 - 84
per elemento [kg]
Contenuto 0,692 0,774 0,856 0,938 0,979 1,061
d'acqua [lt]
Superficie 0,130 0,146 0,162 0,178 0,186 0,202
elemento [m²] Misure valide con valvole Kristal
Interasse 1550 1750 1950 2150 2250 2450
I [mm] (solo per H1) 30
45
63 45 73
H1÷H5 H6-H7
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

30
I=H+90 I=H+90 H5
30
H3
H4
H2
H1 I=H-60 H6 H7 I=H-60
30
30
I=L-50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI DORIANA ORIZZONTALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Larghezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Doriana orizzontale Numero elementi Es.: 18 elementi Larghezza in cm Esempio: 1200 mm Variante allaccio Esempio: allaccio H4 Codice colore Esempio: S16 - Canary Valore costante 18 18 elementi (vedi tabella a lato)
Nel caso di un radiatore:
DO25 DORIANA ORIZZONTALE
120 larghezza 1200 mm (vedi tabella a lato)
H04 allacciamento H4
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
120
18
A
S16
H04
AAAA BB
DO25 18 120 H04 S16 A
ACCESSORI CCC DDD EEE A DO25 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal corner Testa termostatica a
termostatizzabile termostatizzabile sx liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311176
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311175 Codice 5035270710016
Prezzo € 94,00 Prezzo € 110,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
436
