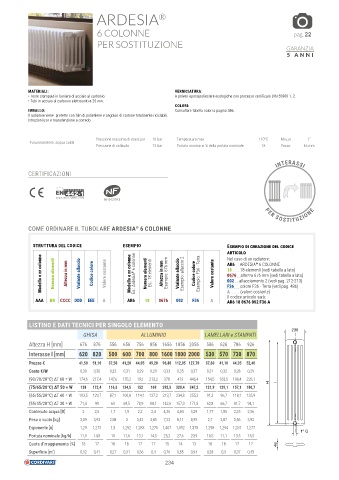

P. 234
ARDESIA ®
6 COLONNE pag. 22
PER SOSTITUZIONE GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
INTERASSI
CERTIFICAZIONI
NF 047/143
PER SOSTITUZIO NE
COME ORDINARE IL TUBOLARE ARDESIA 6 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 6 colonne Numero elementi Es.: 18 elementi Altezza in mm Esempio: 676 mm Variante allaccio Esempio: allaccio 2 Codice colore Esempio: F36 - Terra Valore costante AR6 ARDESIA 6 COLONNE
Nel caso di un radiatore:
®
18 18 elementi (vedi tabella a lato)
0676 altezza 676 mm (vedi tabella a lato)
002 allacciamento 2 (vedi pag. 212-213)
F36 colore F36 - Terra (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR6 18 0676 002 F36 A A (valore costante)
AR6 18 0676 002 F36 A
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
230
GHISA ALLUMINIO LAMELLARI e STAMPATI
Altezza H [mm] 676 876 556 656 756 856 1656 1856 2056 586 626 786 926
Interasse I [mm] 620 820 500 600 700 800 1600 1800 2000 530 570 730 870
Prezzo € 41,50 51,10 37,50 41,20 44,05 49,20 96,80 112,05 127,70 37,60 41,10 44,35 52,40
Costo €/W 0,30 0,30 0,32 0,31 0,29 0,29 0,33 0,35 0,37 0,31 0,32 0,28 0,29
(90/70/20°C) ΔT 60 = W 174,6 217,4 147,6 170,2 192 213,2 378 413 446,4 154,5 163,5 198,4 228,1
H I
(75/65/20°C) ΔT 50 = W 138 172,4 116,5 134,5 152 169 292,5 320,4 347,2 121,9 129,1 157,1 180,7
(65/55/20°C) ΔT 40 = W 103,5 129,7 87,1 100,8 114,1 127,2 213,7 234,8 255,3 91,3 96,7 118,1 135,9
(55/45/20°C) ΔT 30 = W 71,4 90 60 69,5 78,9 88,1 142,6 157,3 171,8 62,8 66,7 81,7 94,1
Contenuto acqua [lt] 2 2,5 1,7 1,9 2,2 2,4 4,36 4,84 5,29 1,77 1,85 2,25 2,56
Peso a vuoto [kg] 3,09 3,93 2,58 3 3,42 3,85 7,23 8,11 8,95 2,7 2,87 3,56 3,92
Esponente [n] 1,29 1,273 1,3 1,292 1,283 1,275 1,407 1,392 1,378 1,298 1,294 1,281 1,277 1" G
Portata nominale [kg/h] 11,9 14,8 10 11,6 13,1 14,5 25,2 27,6 29,9 10,5 11,1 13,5 15,5
Quota d’irraggiamento [%] 18 17 18 18 17 17 15 14 13 18 18 17 17 46
Superficie [m ] ² 0,32 0,41 0,27 0,31 0,36 0,4 0,76 0,85 0,94 0,28 0,3 0,37 0,43
