P. 60

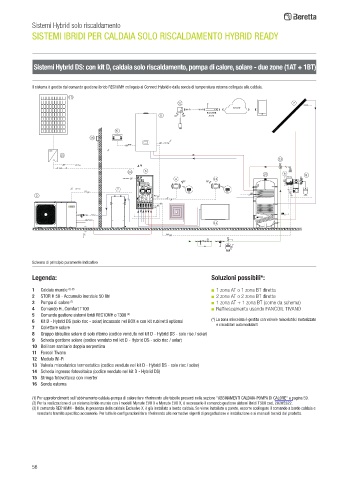

Sistemi Hybrid solo riscaldamento
SISTEMI IBRIDI PER CALDAIA SOLO RISCALDAMENTO HYBRID READY
Sistemi Hybrid DS: con kit D, caldaia solo riscaldamento, pompa di calore, solare - due zone (1AT + 1BT)
Il sistema è gestito dal comando gestione ibrido REC10MH collegato al Connect Hybrid e dalla sonda di temperatura esterna collegata alla caldaia.
15
12 7
Server
Wi-fi Wi-fi
Be SMART ROUTER
1 RF RF ADSL
5
16
230 Vac
BUS
15
13
230 Vac
14 6
10 9 8
230 Vac
230 Vac 4 12
RF RF
Be SMART Be SMART
2
TA TA SBS
3 BUS
11
BUS
Schema di principio puramente indicativo
Legenda: Soluzioni possibili*:
1 Caldaia murale (1) (2) ■ 1 zona AT o 1 zona BT diretta
2 STOR H 50 - Accumulo inerziale 50 litri ■ 2 zone AT o 2 zone BT dirette
3 Pompa di calore (1) ■ 1 zona AT + 1 zona BT (come da schema)
4 Comando Hi, Comfort T100 ■ Raffrescamento usando FANCOIL TIVANO
5 Comando gestione sistemi ibridi REC10MH o T300 (3)
6 Kit D - Hybrid DS (solo risc - solar) incassato nel BOX e con kit rubinetti optional (*) La zona miscelata è gestita con valvole miscelatrici motorizzate
7 Collettore solare e circolatori automodulanti
8 Gruppo idraulico solare di solo ritorno (codice venduto nel kit D - Hybrid DS - solo risc / solar)
9 Scheda gestione solare (codice venduto nel kit D - Hybrid DS - solo risc / solar)
10 Bollitore sanitario doppia serpentina
11 Fancoil Tivano
12 Modulo Wi-Fi
13 Valvola miscelatrice termostatica (codice venduto nel kit D - Hybrid DS - solo risc / solar)
14 Scheda ingresso fotovoltaico (codice venduto nel kit D - Hybrid DS)
15 Stringa fotovoltaica con inverter
16 Sonda esterna
(1) Per approfondimenti sull'abbinamento caldaia-pompa di calore fare riferimento alle tabelle presenti nella sezione "ABBINAMENTI CALDAIA-POMPA DI CALORE" a pagina 59.
(2) Per la realizzazione di un sistema ibrido murale con i modelli Mynute EVO X e Mynute EVO X, è necessario il comando gestione sistemi ibridi T300 cod. 20205322.
(3) Il comando REC10MH - Ibrido, in presenza della caldaie Exclusive X, è già installato a bordo caldaia. Se viene installato a parete, occorre scollegare il comando a bordo caldaia e
remotarlo tramite specifico accessorio. Per tutte le configurazioni fare riferimento alle normative vigenti di progettazione e installazione e ai manuali tecnici del prodotto.
