Page 429 - BERETTA - LISTINO 05-2024 - FIDRA
P. 429
SISTEMI IBRIDI
Moduli termici a condensazione in armadio da interno e da esterno
POWER MAX BOX
POMPE DI CALORE

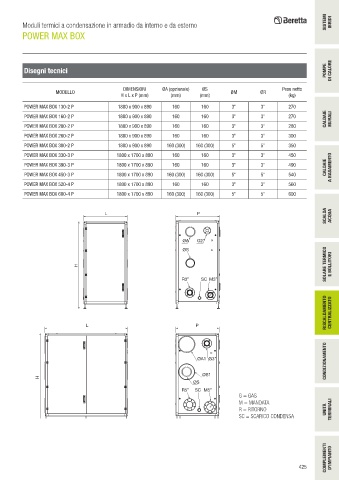

Disegni tecnici
DIMENSIONI ØA (opzionale) ØS Peso netto
MODELLO ØM ØR
H x L x P (mm) (mm) (mm) (kg)
POWER MAX BOX 130-2 P 1800 x 900 x 890 160 160 3" 3" 270
POWER MAX BOX 160-2 P 1800 x 900 x 890 160 160 3" 3" 270 CALDAIE MURALI
POWER MAX BOX 200-2 P 1800 x 900 x 890 160 160 3" 3" 280
POWER MAX BOX 260-2 P 1800 x 900 x 890 160 160 3" 3" 300
POWER MAX BOX 300-2 P 1800 x 900 x 890 160 (300) 160 (300) 5" 5" 350
POWER MAX BOX 330-3 P 1800 x 1700 x 890 160 160 3" 3" 450
POWER MAX BOX 390-3 P 1800 x 1700 x 890 160 160 3" 3" 490 CALDAIE A BASAMENTO
POWER MAX BOX 450-3 P 1800 x 1700 x 890 160 (300) 160 (300) 5" 5" 540
POWER MAX BOX 520-4 P 1800 x 1700 x 890 160 160 3" 3" 560
POWER MAX BOX 600-4 P 1800 x 1700 x 890 160 (300) 160 (300) 5" 5" 600
SCALDA ACQUA
L P
ØA G2”
ØS
SOLARE TERMICO
H E BOLLITORI
R3” SC M3”
RISCALDAMENTO CENTRALIZZATO
L P
CONDIZIONAMENTO
ØA1 G3”
ØS1
H
ØS
R5” SC M5”
G = GAS
M = MANDATA
R = RITORNO UNITÀ TERMINALI
SC = SCARICO CONDENSA
COMPLEMENTI D'IMPIANTO
425
