SISTEMI IBRIDI
Sistemi Hybrid Combinati
SISTEMA HYBRID CIAO X

POMPE DI CALORE

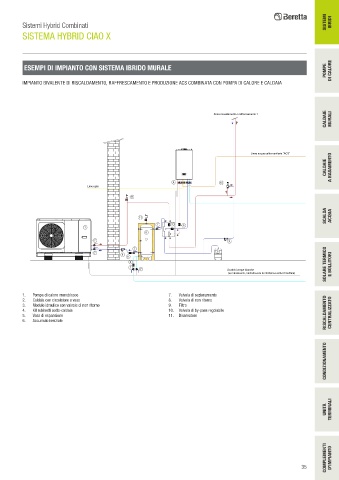

ESEMPI DI IMPIANTO CON SISTEMA IBRIDO MURALE

IMPIANTO BIVALENTE DI RISCALDAMENTO, RAFFRESCAMENTO E PRODUZIONE ACS COMBINATA CON POMPA DI CALORE E CALDAIA

CALDAIE MURALI
Zona riscaldamento / raffrescamento 1

Linea acqua calda sanitaria "ACS"
CALDAIE A BASAMENTO

. ° C
IMP. 4 4 IMP. 10
10
Linea gas
11
IMP. 11
SCALDA ACQUA
11
IMP. 11
IMP. 7 7 IMP. 3 3 IMP. 8 8
1
IMP. 6 6
IMP. 7 7 IMP. 9 9
IMP. 7 7
IMP. 7 7 IMP. 5 5
IMP. 9 9
IMP. 8 8
IMP. 8 8 SOLARE TERMICO
IMP. 7 7 E BOLLITORI
IMP. 7 7 Scarichi acque bianche
(se necessario, neutralizzare la condensa acida di caldaia)

1. Pompa di calore monoblocco 7. Valvola di sezionamento
2. Caldaia con circolatore e vaso 8. Valvola di non ritorno
3. Modulo idraulico con valvole di non ritorno 9. Filtro
4. Kit rubinetti sotto-caldaia 10. Valvola di by-pass regolabile RISCALDAMENTO CENTRALIZZATO
5. Vaso di espansione 11. Disareatore
6. Accumulo inerziale
