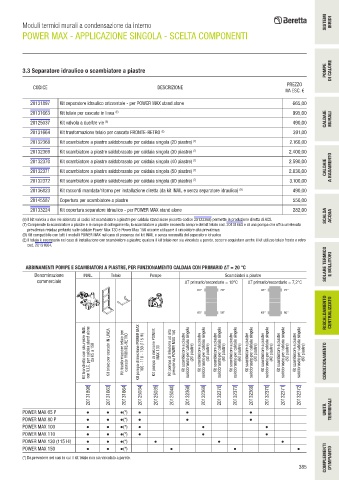

Page 389 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE SINGOLA - SCELTA COMPONENTI

3.3 Separatore idraulico o scambiatore a piastre POMPE DI CALORE

PREZZO
CODICE DESCRIZIONE
IVA ESC. €
20131897 Kit separatore idraulico orizzontale - per POWER MAX stand alone 665,00
20131663 Kit telaio per cascate in linea (E) 995,00
20125037 Kit valvola a due/tre vie (6) 490,00 CALDAIE MURALI
20131664 Kit trasformazione telaio per cascate FRONTE-RETRO (E) 391,00
20132368 Kit scambiatore a piastre saldobrasato per caldaia singola (20 piastre) (7) 2.160,00

20132369 Kit scambiatore a piastre saldobrasato per caldaia singola (30 piastre) (7) 2.400,00
20132370 Kit scambiatore a piastre saldobrasato per caldaia singola (40 piastre) (7) 2.590,00
20132371 Kit scambiatore a piastre saldobrasato per caldaia singola (50 piastre) (7) 2.830,00 CALDAIE A BASAMENTO
20132372 Kit scambiatore a piastre saldobrasato per caldaia singola (60 piastre) (7) 3.100,00
20136823 Kit raccordi mandata/ritorno per installazione diretta (da kit INAIL e senza separatore idraulico) (D) 490,00
20145587 Copertura per scambiatore a piastre 550,00
20133224 Kit copertura separatore idraulico - per POWER MAX stand alone 282,00

(6) Il kit valvola a due vie abbinato ai codici kit scambiatore a piastre per caldaia stand alone (eccetto codice 20132368) permette la produzione diretta di ACS. SCALDA ACQUA
(7) Comprende lo scambiatore a piastre e le rampe di collegamento; lo scambiatore a piastre necessita sempre del kit telaio cod. 20131663 e di una pompa che offra un’elevata
prevalenza residua pertanto sulle caldaie Power Max 130 e Power Max 150 occorre utilizzare il circolatore alta prevalenza
(D) Kit compatibile con tutti i modelli POWER MAX nel caso di presenza del kit INAIL e senza necessità del separatore idraulico
(E) Il telaio è necessario nel caso di installazione con scambiatore a piastre; qualora il kit telaio non sia vincolato a parete, occorre acquistare anche il kit utilizzo telaio fronte e retro
cod. 20131664.
SOLARE TERMICO E BOLLITORI

ABBINAMENTI POMPE E SCAMBIATORI A PIASTRE, PER FUNZIONAMENTO CALDAIA CON PRIMARIO ∆T = 20 °C
Denominazione INAIL Telaio Pompe Scambiatori a piastre
commerciale ∆T primario/secondario = 10°C ∆T primario/secondario = 7,2°C
80° 70° 85° 75°
RISCALDAMENTO CENTRALIZZATO

60° 50° 65° 60°

Kit tronchetto con sicurezze INAIL con V.I.C. per caldaia stand alone da 65 a 150 Kit telaio per cascate IN LINEA Kit trasformazione telaio per cascate FRONTE-RETRO Kit pompa di iniezione POWER MAX 100 - 110 - 130 (115 Hi) Kit pompa di iniezione POWER MAX 130 Kit pompa di iniezione ad alta prevalenza POWER MAX 150 Kit scambiatore a piastre saldobrasato per caldaia singola (20 piastre) Kit scambiatore a piastre saldobrasa

20131898 20131663 20131664 20125034 20125035 20125040 20132368 20132369 20132370 20132372 20132369 20132370 20132371 20132372

POWER MAX 65 P ● ● ●(*) ● ● ● UNITÀ TERMINALI
POWER MAX 80 P ● ● ●(*) ● ● ●
POWER MAX 100 ● ● ●(*) ● ● ●
POWER MAX 110 ● ● ●(*) ● ● ●
POWER MAX 130 (115 Hi) ● ● ●(*) ● ● ●
POWER MAX 150 ● ● ●(*) ● ● ●
(*) Da prevedere nei casi in cui il kit telaio non sia vincolato a parete. COMPLEMENTI D'IMPIANTO
385
