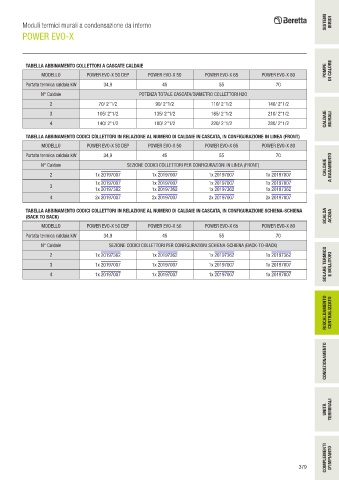

Page 383 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Moduli termici murali a condensazione da interno
POWER EVO-X

TABELLA ABBINAMENTO COLLETTORI A CASCATE CALDAIE
MODELLO POWER EVO-X 50 DEP POWER EVO-X 50 POWER EVO-X 65 POWER EVO-X 80 POMPE DI CALORE
Portata termica caldaia kW 34,9 45 55 70
N° Caldaie POTENZA TOTALE CASCATA/DIAMETRO COLLETTORI H2O
2 70/ 2"1/2 90/ 2"1/2 110/ 2"1/2 140/ 2"1/2
3 105/ 2"1/2 135/ 2"1/2 165/ 2"1/2 210/ 2"1/2
4 140/ 2"1/2 180/ 2"1/2 220/ 2"1/2 280/ 2"1/2 CALDAIE MURALI

TABELLA ABBINAMENTO CODICI COLLETTORI IN RELAZIONE AL NUMERO DI CALDAIE IN CASCATA, IN CONFIGURAZIONE IN LINEA (FRONT)
MODELLO POWER EVO-X 50 DEP POWER EVO-X 50 POWER EVO-X 65 POWER EVO-X 80
Portata termica caldaia kW 34,9 45 55 70

N° Caldaie SEZIONE CODICI COLLETTORI PER CONFIGURAZIONI IN LINEA (FRONT) CALDAIE A BASAMENTO
2 1x 20197007 1x 20197007 1x 20197007 1x 20197007
1x 20197007 1x 20197007 1x 20197007 1x 20197007
3
1x 20197362 1x 20197362 1x 20197362 1x 20197362
4 2x 20197007 2x 20197007 2x 20197007 2x 20197007

TABELLA ABBINAMENTO CODICI COLLETTORI IN RELAZIONE AL NUMERO DI CALDAIE IN CASCATA, IN CONFIGURAZIONE SCHIENA-SCHIENA
(BACK TO BACK) SCALDA ACQUA
MODELLO POWER EVO-X 50 DEP POWER EVO-X 50 POWER EVO-X 65 POWER EVO-X 80
Portata termica caldaia kW 34,9 45 55 70
N° Caldaie SEZIONE CODICI COLLETTORI PER CONFIGURAZIONI SCHIENA-SCHIENA (BACK-TO-BACK)
2 1x 20197362 1x 20197362 1x 20197362 1x 20197362
3 1x 20197007 1x 20197007 1x 20197007 1x 20197007 SOLARE TERMICO E BOLLITORI

4 1x 20197007 1x 20197007 1x 20197007 1x 20197007
