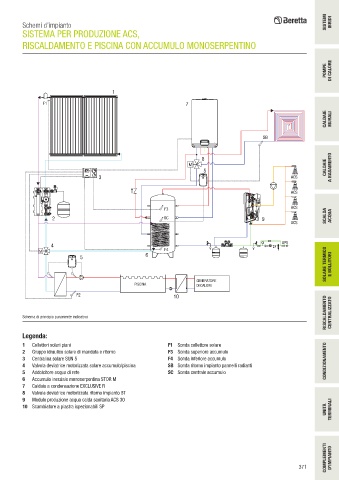

Schemi d’impianto SISTEMI IBRIDI
SISTEMA PER PRODUZIONE ACS,

RISCALDAMENTO E PISCINA CON ACCUMULO MONOSERPENTINO

POMPE DI CALORE

1
F1 7
CALDAIE MURALI

SB

8

5 CALDAIE A BASAMENTO
3 ACS

ACS

F3 ACS
2 SC 9 SCALDA ACQUA
ACS

AFS
4
F4
SOLARE TERMICO E BOLLITORI
5 6

GENERATORE
PISCINA DI CALORE
F2 10
RISCALDAMENTO CENTRALIZZATO

Schema di principio puramente indicativo

Legenda:
1 Collettori solari piani F1 Sonda collettore solare
2 Gruppo idraulico solare di mandata e ritorno F3 Sonda superiore accumulo
3 Centralina solare SUN 5 F4 Sonda inferiore accumulo CONDIZIONAMENTO
4 Valvola deviatrice motorizzata solare accumulo/piscina SB Sonda ritorno impianto pannelli radianti
5 Addolcitore acqua di rete SC Sonda centrale accumulo
6 Accumulo inerziale monoserpentina STOR M
7 Caldaia a condensazione EXCLUSIVE R
8 Valvola deviatrice motorizzata ritorno impianto BT
9 Modulo produzione acqua calda sanitaria ACS 30
UNITÀ TERMINALI
10 Scambiatore a piastra ispezionabili SP
