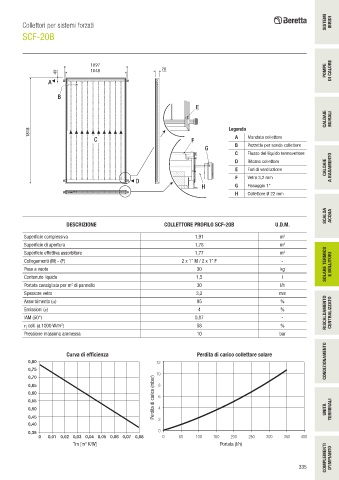

Page 339 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Collettori per sistemi forzati
SCF-20B

1097
49 1048 70 POMPE DI CALORE
A

B

E
CALDAIE MURALI

1818 Legenda
C F A Mandata collettore
G B Pozzetto per sonda collettore
C Flusso del liquido termovettore
D Ritorno collettore
E Fori di ventilazione CALDAIE A BASAMENTO
F Vetro 3,2 mm
D
H G Fissaggio 1”
H Collettore Ø 22 mm

SCALDA ACQUA

DESCRIZIONE COLLETTORE PROFILO SCF-20B U.D.M.

Superficie complessiva 1,91 m 2
Superficie di apertura 1,78 m 2
Superficie effettiva assorbitore 1,77 m 2
Collegamenti (M) - (F) 2 x 1” M / 2 x 1” F - SOLARE TERMICO
Peso a vuoto 30 kg E BOLLITORI
Contenuto liquido 1,5 l
2
Portata consigliata per m di pannello 30 l/h
Spessore vetro 3,2 mm
Assorbimento (α) 95 %
Emissioni (ε) 4 % RISCALDAMENTO CENTRALIZZATO
IAM (50°) 0,87 -
η coll. (a 1000 W/m ) 2 58 %
Pressione massima ammessa 10 bar

Curva di efficienza Perdita di carico collettore solare
0,80 12 CONDIZIONAMENTO
0,75
0,70
0,65 8
0,60 Perdita di carico (mbar) 10 6
0,55
0,50 4 UNITÀ TERMINALI
0,45 2
0,40
0,35 0
0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0 50 100 150 200 250 300 350 400
Tm [m K/W] Portata (l/h)
2
