SISTEMI IBRIDI
Separatori idraulici

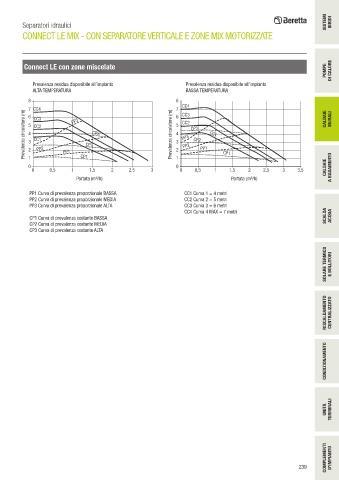

CONNECT LE MIX - CON SEPARATORE VERTICALE E ZONE MIX MOTORIZZATE

Connect LE con zone miscelate
POMPE DI CALORE

Prevalenza residua disponibile all’impianto Prevalenza residua disponibile all’impianto
ALTA TEMPERATURA BASSA TEMPERATURA
8 8
CC4
Prevalenza circolatore (m) 7 CC4 PP3 CP2 CP3 Prevalenza circolatore (m) 7 CC2 CP3 PP1 CC1 CALDAIE MURALI
CC3
6
6
CC3
5
5
CC2
4
4
PP3
CC1
CP2
3
3
PP2
PP2
1
0 2 1 PP1 CP1 2 CP1 CALDAIE A BASAMENTO
0
0 0,5 1 1,5 2 2,5 3 0 0,5 1 1,5 2 2,5 3 3,5
Portata (m³/h) Portata (m³/h)
PP1 Curva di prevalenza proporzionale BASSA CC1 Curva 1 = 4 metri
PP2 Curva di prevalenza proporzionale MEDIA CC2 Curva 2 = 5 metri
PP3 Curva di prevalenza proporzionale ALTA CC3 Curva 3 = 6 metri
CC4 Curva 4 MAX = 7 metri
CP1 Curva di prevalenza costante BASSA SCALDA ACQUA
CP2 Curva di prevalenza costante MEDIA
CP3 Curva di prevalenza costante ALTA
SOLARE TERMICO E BOLLITORI

RISCALDAMENTO CENTRALIZZATO

CONDIZIONAMENTO

UNITÀ TERMINALI

COMPLEMENTI D'IMPIANTO

239
