SISTEMI IBRIDI
Sistema solare ad incasso
SOLAR BOX LE - PER CALDAIE SOLO RISCALDAMENTO

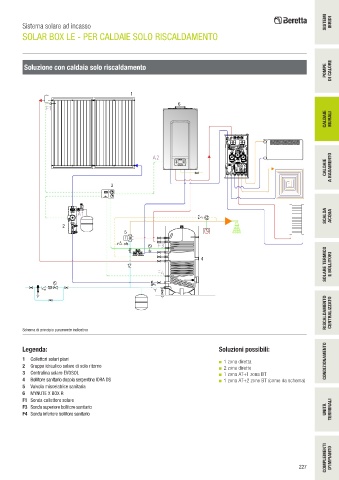

Soluzione con caldaia solo riscaldamento
POMPE DI CALORE
1
6
CALDAIE MURALI
CALDAIE A BASAMENTO
3
SCALDA ACQUA
2
5
SOLARE TERMICO E BOLLITORI
4
RISCALDAMENTO CENTRALIZZATO
Schema di principio puramente indicativo
Legenda: Soluzioni possibili:
1 Collettori solari piani ■ 1 zona diretta CONDIZIONAMENTO
2 Gruppo idraulico solare di solo ritorno ■ 2 zone dirette
3 Centralina solare EVOSOL ■ 1 zona AT+1 zona BT
4 Bollitore sanitario doppia serpentina IDRA DS ■ 1 zona AT+2 zone BT (come da schema)
5 Valvola miscelatrice sanitaria
6 MYNUTE X BOX R
F1 Sonda collettore solare
F3 Sonda superiore bollitore sanitario UNITÀ TERMINALI
F4 Sonda inferiore bollitore sanitario
