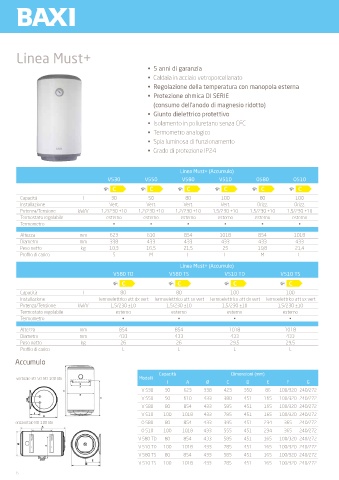

Page 6 - BAXI - SCALDACQUA ELETTRICI - FIDRA

Linea Must+

• 5 anni di garanzia
• Caldaia in acciaio vetroporcellanato
• Regolazione della temperatura con manopola esterna
• Protezione ohmica DI SERIE
(consumo dell’anodo di magnesio ridotto)
• Giunto dielettrico protettivo
• Isolamento in poliuretano senza CFC
• Termometro analogico
• Spia luminosa di funzionamento
• Grado di protezione IP24

Linea Must+ (Accumulo)
V530 V550 V580 V510 O580 O510

Capacità l 30 50 80 100 80 100
Installazione Vert. Vert. Vert. Vert. Orizz. Orizz.
Potenza/Tensione kW/V 1,2/230 ±10 1,2/230 ±10 1,2/230 ±10 1,5/230 ±10 1,5/230 ±10 1,5/230 ±10
Termostato regolabile esterno esterno esterno esterno esterno esterno
Termometro • • • • • •

Altezza mm 623 610 854 1018 854 1018
Diametro mm 338 433 433 433 433 433
Peso netto kg 10,3 16,5 21,5 25 19,8 21,4
Profilo di carico S M L L M L

Linea Must+ (Accumulo)
V580 TD V580 TS V510 TD V510 TS

Capacità l 80 80 100 100
Installazione Termoelettrico att dx vert Termoelettrico att sx vert Termoelettrico att dx vert Termoelettrico att sx vert
Potenza/Tensione kW/V 1,5/230 ±10 1,5/230 ±10 1,5/230 ±10 1,5/230 ±10
Termostato regolabile esterno esterno esterno esterno
Termometro • • • •

Altezza mm 854 854 1018 1018
Diametro mm 433 433 433 433
Peso netto kg 26 26 29,5 29,5
Profilo di carico L L L L
Accumulo

Capacità Dimensioni (mm)
verticale 30-50-80-100 litri Modelli
l A Ø C D E F G
V 530 30 623 338 423 350 86 100/320 240/272
V 550 50 610 433 380 451 165 100/320 240/272
V 580 80 854 433 585 451 165 100/320 240/272
V 510 100 1018 433 785 451 165 100/320 240/272
orizzontale 80-100 litri O 580 80 854 433 395 451 234 365 240/272
O 510 100 1018 433 555 451 234 365 240/272
V 580 TD 80 854 433 585 451 165 100/320 240/272
V 510 TD 100 1018 433 785 451 165 100/320 240/272
V 580 TS 80 854 433 585 451 165 100/320 240/272
V 510 TS 100 1018 433 785 451 165 100/320 240/272
6
