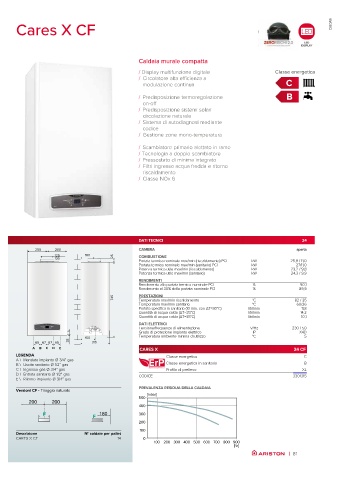

Page 83 - ARISTON - CATALOGO 10-2022 - FIDRA

Cares X CF CALDAIE

Caldaia murale compatta

/ Display multifunzione digitale Classe energetica
Classe energetica / Circolatore alta efficienza a C
modulazione continua
/ Predisposizione termoregolazione B
on-off
/ Predisposizione sistemi solari
circolazione naturale
/ Sistema di autodiagnosi mediante
codice
/ Gestione zone mono-temperatura
/ Scambiatore primario alettato in rame
/ Tecnologia a doppio scambiatore
/ Pressostato di minima integrato
/ Filtri ingresso acqua fredda e ritorno
riscaldamento
/ Classe NOx 6

DATI TECNICI 24
200 200 CAMERA aperta
125 180 COMBUSTIONE
130 25
Portata termica nominale max/min (riscaldamento) PCI kW 25,8 / 11,0
Portata termica nominale max/min (sanitario) PCI kW 27/11,0
Potenza termica utile max/min (riscaldamento) kW 23,2 / 9,8
Potenza termica utile max/min (sanitario) kW 24,3 / 9,9
RENDIMENTI
Rendimento alla portata termica nominale PCI % 90,1
Rendimento al 30% della portata nominale PCI % 89,9
745 PRESTAZIONI °C 82 / 35
Temperatura max/min riscaldamento
Temperatura max/min sanitario °C 60/36
Portata specifica in sanitario (10 min. con ΔT=30°C) litri/min 11,8
Quantità di acqua calda (∆T=25°C) litri/min 14,2
Quantità di acqua calda (∆T=35°C) litri/min 10,1
DATI ELETTRICI
Tensione/frequenza di alimentazione V/Hz 230 / 50
Grado di protezione impianto elettrico IP X4D
150 Temperatura ambiente minima di utilizzo °C 5
65 67 67 65 28 315
A B C D E CARES X 24 CF
LEGENDA Classe energetica C
A \ Mandata impianto Ø 3/4” gas
B \ Uscita sanitario Ø 1/2” gas Classe energetica in sanitario B
C \ Ingresso gas Ø 3/4” gas Profilo di prelievo XL
D \ Entrata sanitario Ø 1/2” gas CODICE 3301315
E \ Ritorno impianto Ø 3/4” gas
PREVALENZA RESIDUA DELLA CALDAIA
Versioni CF - Tiraggio naturale
[mbar]
500
400
300
200
100
Descrizione N° caldaie per pallet
CARES X CF 14 0
100 200 300 400 500 600 700 800 900
[l\h]
| 81
