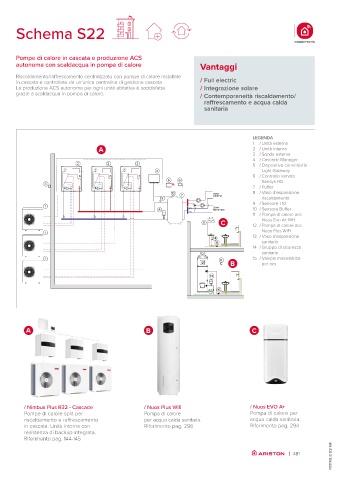

Schema S22

Pompe di calore in cascata e produzione ACS
autonoma con scaldacqua in pompa di calore Vantaggi

Riscaldamento/raffrescamento centralizzato con pompe di calore installate
in cascata e controllate da un’unica centralina di gestione cascata. / Full electric
La produzione ACS autonoma per ogni unità abitativa è soddisfatta / Integrazione solare
grazie a scaldacqua in pompa di calore. / Contemporaneità riscaldamento/
raffrescamento e acqua calda
sanitaria

LEGENDA
1 / Unità esterna
A 2 / Unità interna
3 / Sonda esterna
4 / Cascade Manager
2 2 2 5 / Dispositivo connettività
VE VE VE Light Gateway
4
6 / Controllo remoto
5 6 Sensys HD
3
F F F 7 / Puffer
10 7 ZONA 8 / Vaso d’espansione
9 DIRETTA riscaldamento
9 / Sensore T10
1
8 ZONA 10 / Sensore Buffer
MISCELATA
11 / Pompa di calore acs
C Nuos Evo A+ WH
11 12 / Pompa di calore acs
Nuos Plus WiFi
1 13 / Vaso d’espansione
s 14
15 sanitario
14 / Gruppo di sicurezza
12 sanitario
1 6 15 / Valvola miscelatrice
B per acs
13

14 s 15

A B C

/ Nimbus Plus R32 - Cascade / Nuos Plus Wifi / Nuos EVO A+
Pompe di calore split per Pompa di calore Pompa di calore per
riscaldamento e raffrescamento per acqua calda sanitaria. acqua calda sanitaria.
in cascata. Unità interna con Riferimento pag. 296 Riferimento pag. 294
resistenza di backup integrata.
Riferimento pag. 144-145
PORTFOLIO SISTEMI
