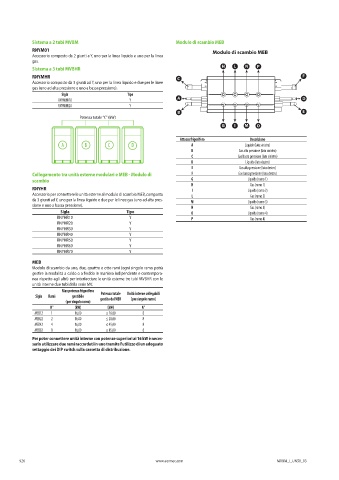

Sistema a 2 tubi MVBM Modulo di scambio MEB
RNYM01 Modulo di scambio MEB
Accessorio composto da 2 giunti a Y, uno per la linea liquido e uno per la linea
gas.
Sistema a 3 tubi MVBHR H L N P
RNYMHR C F
Accessorio composto da 3 giunti ad Y, uno per la linea liquido e due per le linee
gas (uno ad alta pressione e uno a bassa pressione).
Sigla Tipo
RNYMHR10 Y A D
RNYMHR20 Y
B E
Potenza totale “C” (kW)
G I M O

Attacco frigorifero Descrizione
A B C D A Liquido (lato sinistro)
B Gas alta pressione (lato sinistro)

C Gas bassa pressione (lato sinistro)
D Liquido (lato destro)
E Gas alta pressione (lato destro)
Collegamento tra unità esterne modulari e MEB - Modulo di F Gas bassa pressione (lato destro)
scambio G Liquido (ramo 1)
H Gas (ramo 1)
RNYHR I Liquido (ramo 2)
Accessorio per connettere le unità esterne al modulo di scambio MEB, composto L Gas (ramo 2)
da 3 giunti ad Y, uno per la linea liquido e due per le linee gas (uno ad alta pres- M Liquido (ramo 3)
sione e uno a bassa pressione). N Gas (ramo 3)
Sigla Tipo O Liquido (ramo 4)
RNYHR10 Y P Gas (ramo 4)
RNYHR20 Y
RNYHR30 Y
RNYHR40 Y
RNYHR50 Y
RNYHR60 Y
RNYHR70 Y
MEB
Modulo di scambio da uno, due, quattro o otto rami (ogni singolo ramo potrà
gestire la modalità a caldo o a freddo in maniera indipendente e contempora-
nea rispetto agli altri) per interfacciare le unità esterne tre tubi MVBHR con le
unità interne due tubi della serie MV.
Max potenza frigorifera
Potenza totale
Sigla Rami gestibile gestita dal MEB Unità interne collegabili
(per singolo ramo)
(per singolo ramo)
N° (kW) (kW) N°
MEB12 1 16,00 ≤ 16,00 8
MEB22 2 16,00 ≤ 28,00 8
MEB42 4 16,00 ≤ 45,00 8

MEB82 8 16,00 ≤ 85,00 8
Per poter connettere unità interne con potenze superiori ai 16 kW è neces-
sario utilizzare due rami raccordati in uno tramite l'utilizzo di un adeguato
settaggio dei DIP switch sulla cassetta di distribuzione.

SISTEMI VRF

926 www.aermec.com MVBM_I_UN50_03
