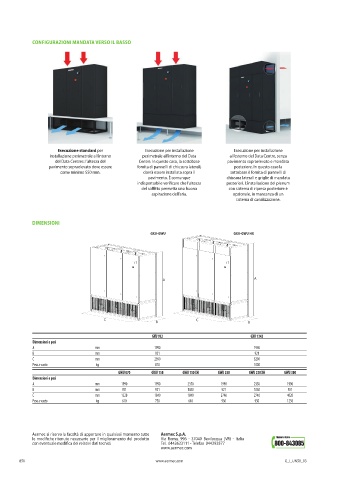

CONFIGURAZIONI MANDATA VERSO IL BASSO

Esecuzione standard per Esecuzione per installazione Esecuzione per installazione

installazione perimetrale all’interno perimetrale all’interno del Data all’esterno del Data Centre, senza
del Data Centres: l’altezza del Centre. In questo caso, la sottobase pavimento sopraelevato e mandata
pavimento sopraelevato deve essere fornita di pannelli di chiusura laterali, posteriore. In questo caso la
come minimo 550 mm. dovrà essere installata sopra il sottobase è fornita di pannelli di
pavimento. È comunque chiusura laterali e griglie di mandata
indispensabile veri care che l’altezza posteriori. L’installazione del plenum
del so tto permetta una buona con sistema di ripresa posteriore è
aspirazione dell’aria. opzionale, in mancanza di un
sistema di canalizzazione.

DIMENSIONI

GXU-GWU GXU-GWU HX

A A

C. DI PRECISIONE
C C
B B
GXU 932 GXU 1342
Dimensioni e pesi
A mm 1990 1990
B mm 921 921
C mm 2390 3290
Peso a vuoto kg 870 1000
GWU 070 GWU 150 GWU 150 XH GWU 230 GWU 230 XH GWU 300
Dimensioni e pesi
A mm 1990 1990 2350 1990 2350 1990
B mm 921 921 1050 921 1050 921
C mm 1320 1840 1840 2740 2740 4020
Peso a vuoto kg 610 750 640 930 950 1250
