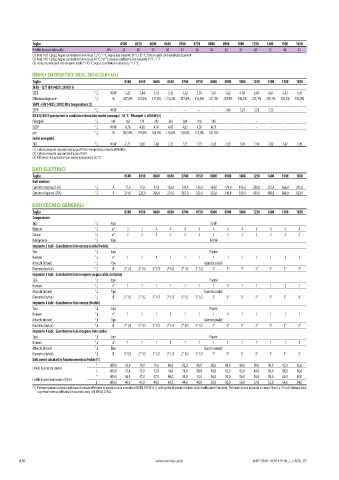

P. 840

Taglia                         0500  0550  0600  0650  0700  0750  0800  0900  1000  1250  1400  1500  1650
                 Perdita di carico lato caldo  kPa  23  26  25  30   33   36   26    32   23   28   33   40   43
                 (1)  Dati 14511:2022; Acqua scambiatore lato utenza 12 °C / 7 °C; Acqua lato sorgente 30 °C / 35 °C; Tutte le unità sono certificate Eurovent
                 (2)  Dati 14511:2022; Acqua scambiatore lato utenza 40 °C / 45 °C; Acqua scambiatore lato sorgente 10 °C / 7 °C
                 (3)  Acqua scambiatore lato recupero totale * / 45 °C; Acqua scambiatore lato utenza * / 7 °C;

                 INDICI ENERGETICI (REG. 2016/2281 UE)
                 Taglia                          0500  0550  0600  0650  0700  0750  0800  0900  1000  1250  1400  1500  1650
                 SEER - 12/7 (EN14825: 2018) (1)
                 SEER                  °,L  W/W   5,25  5,44  5,52  5,43  5,52  5,39  5,61  5,82  6,09  6,00  6,05  6,43  6,45
                 Efficienza stagionale  °,L  %   207,0%  214,6%  217,8%  214,2%  217,8%  212,6%  221.4%  229,9%  240,5%  237,1%  239,1%  254,2%  254,9%
                 SEPR - (EN 14825: 2018) Alta temperatura (2)
                 SEPR                  °,L  W/W   -    -    -    -    -     -    -   7,08  7,30  7,21  7,23  -  -
                 UE 813/2013 prestazioni in condizioni climatiche medie (average) - 55 °C - Pdesignh ≤ 400 kW (3)
                 Pdesignh              °,L   kW   163  173  212  234  280  318  385   -    -    -    -    -    -
                 SCOP                  °,L  W/W   4,78  4,68  4,78  4,65  4,65  4,58  4,73  -  -  -  -    -    -
                 ηsh                   °,L   %   183.0%  179.0%  183.0%  178.0%  178.0%  175.0%  181.0%  -  -  -  -  -  -
                 Indici energetici
                 TER                   °,L  W/W   7,77  7,68  7,80  7,75  7,71  7,75  7,62  7,59  7,94  7,94  7,82  7,87  7,99
                 (1)  Calcolo eseguito con portata d’acqua FISSA e temperatura d’uscita VARIABILE.
                 (2)  Calcolo eseguito con portata d’acqua FISSA.
                 (3)  Efficienze in applicazioni per media temperatura (55°C)
                 DATI ELETTRICI
                 Taglia                          0500  0550  0600  0650  0700  0750  0800  0900  1000  1250  1400  1500  1650
                 Dati elettrici
                 Corrente massima (FLA)  °,L  A   71,0  77,0  91,0  102,0  124,0  135,0  163,0  179,0  195,0  208,0  237,0  266,0  295,0
                 Corrente di spunto (LRA)  °,L  A  214,0  220,0  206,0  216,0  267,0  323,0  332,0  340,0  356,0  459,0  488,0  600,0  629,0

                 DATI TECNICI GENERALI
                 Taglia                          0500  0550  0600  0650  0700  0750  0800  0900  1000  1250  1400  1500  1650
                 Compressore
                 Tipo                  °,L   tipo                               Scroll
                 Numero                °,L   n°   3    3    4    4    4    4    4     4    4    4    4    4    4
                 Circuiti              °,L   n°   2    2    2    2    2    2    2     2    2    2    2    2    2
                 Refrigerante          °,L   tipo                              R410A
                 Impianto 2 tubi - Scambiatore lato utenza (caldo/freddo)
                 Tipo                  °,L   tipo                              Piastre
                 Numero                °,L   n°   1    1    1    1    1    1    1    1     1    1    1    1    1
                 Attacchi (in/out)     °,L   Tipo                             Giunti scanalati
                 Diametro (in/out)     °,L   Ø   2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  3”  3”  3”  3”  3”  3”  3”
                 Impianto 2 tubi - Scambiatore lato recupero (acqua calda sanitaria)
                 Tipo                  °,L   tipo                              Piastre
                 Numero                °,L   n°   1    1    1    1    1    1    1    1     1    1    1    1    1             POLIVALENTI
                 Attacchi (in/out)     °,L   Tipo                             Giunti scanalati
                 Diametro (in/out)     °,L   Ø   2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  3”  3”  3”  3”  3”  3”  3”
                 Impianto 4 tubi - Scambiatore lato utenza (freddo)
                 Tipo                  °,L   tipo                              Piastre
                 Numero                °,L   n°   1    1    1    1    1    1    1    1     1    1    1    1    1
                 Attacchi (in/out)     °,L   Tipo                             Giunti scanalati
                 Diametro (in/out)     °,L   Ø   2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  3”  3”  3”  3”  3”  3”  3”

                 Impianto 4 tubi - Scambiatore lato recupero (lato caldo)
                 Tipo                  °,L   tipo                              Piastre
                 Numero                °,L   n°   1    1    1    1    1    1    1    1     1    1    1    1    1
                 Attacchi (in/out)     °,L   Tipo                            Giunti scanalati
                 Diametro (in/out)     °,L   Ø   2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  2” 1/2  3”  3”  3”  3”  3”  3”  3”
                 Dati sonori calcolati in funzionamento a freddo (1)
                                       °    dB(A)  78,0  79,0  79,0  80,0  82,0  86,0  88,0  88,0  88,0  90,0  90,0  92,0  92,0
                 Livello di potenza sonora
                                       L    dB(A)  72,0  73,0  73,0  74,0  76,0  80,0  82,0  82,0  82,0  84,0  84,0  86,0  86,0
                                       °    dB(A)  46,0  47,0  47,0  48,0  50,0  54,0  56,0  56,0  56,0  58,0  58,0  60,0  60,0
                 Livello di pressione sonora (10 m)
                                       L    dB(A)  40,0  41,0  41,0  42,0  44,0  48,0  50,0  50,0  50,0  52,0  52,0  54,0  54,0
                 (1)  Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
                   superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
