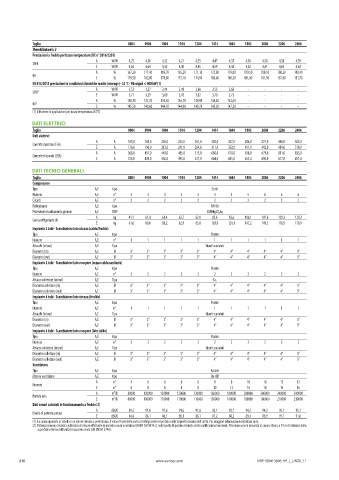

Page 820 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

Taglia 0804 0904 1004 1104 1204 1414 1604 1805 2006 2206 2406
Ventilatori: J
Prestazioni a freddo per basse temperature (UE n° 2016/2281)
A W/W 4,25 4,36 4,32 4,21 4,35 4,47 4,55 4,56 4,58 4,58 4,59
SEER
E W/W 4,56 4,64 4,55 4,40 4,45 4,59 4,58 4,62 4,61 4,62 4,62
A % 167,20 171,40 169,70 165,20 171,10 175,80 179,00 179,50 180,10 180,20 180,40
ηsc
E % 179,50 182,80 178,80 173,10 174,90 180,60 180,30 181,80 181,50 181,90 181,70
UE 813/2013 prestazioni in condizioni climatiche medie (average) - 35 °C - Pdesignh ≤ 400 kW (1)
A W/W 3,53 3,27 3,44 3,49 3,60 3,53 3,66 - - - -
SCOP
E W/W 3,71 3,59 3,69 3,70 3,82 3,70 3,75 - - - -
A % 138,30 127,70 134,50 136,70 140,90 138,40 143,60 - - - -
ηsh
E % 145,50 140,60 144,70 144,90 149,70 145,20 147,20 - - - -
(1) Efficienze in applicazioni per bassa temperatura (35°C)
DATI ELETTRICI
Taglia 0804 0904 1004 1104 1204 1414 1604 1805 2006 2206 2406
Dati elettrici
A A 163,0 188,0 205,0 233,0 261,0 303,0 337,0 386,0 427,0 468,0 502,0
Corrente massima (FLA)
E A 170,0 196,0 213,0 241,0 269,0 311,0 352,0 401,0 442,0 484,0 518,0
A A 368,0 431,0 449,0 485,0 513,0 636,0 670,0 638,0 679,0 801,0 835,0
Corrente di spunto (LRA)
E A 376,0 439,0 456,0 493,0 521,0 644,0 685,0 653,0 694,0 817,0 851,0
DATI TECNICI GENERALI
Taglia 0804 0904 1004 1104 1204 1414 1604 1805 2006 2206 2406
Compressore
Tipo A,E tipo Scroll
Numero A,E n° 4 4 4 4 4 4 4 5 6 6 6
Circuiti A,E n° 2 2 2 2 2 2 2 2 2 2 2
Refrigerante A,E tipo R410A
Potenziale riscaldamento globale A,E GWP 2088kgCO₂eq
A kg 41,1 61,0 61,4 62,7 62,8 83,6 83,6 106,1 107,6 129,2 129,2
Carica refrigerante (1)
E kg 61,0 80,8 81,2 82,9 83,0 103,9 124,1 147,2 149,3 170,9 170,9
Impianto 2 tubi - Scambiatore lato utenza (caldo/freddo)
Tipo A,E tipo Piastre
Numero A,E n° 1 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) A,E Tipo Giunti scanalati
Diametro (in) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5”
Diametro (out) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5”
Impianto 2 tubi - Scambiatore lato recupero (acqua calda sanitaria)
Tipo A,E tipo Piastre
Numero A,E n° 2 2 2 2 2 2 2 2 2 2 2
Attacco collettore (in/out) A,E Tipo G.s.
Diametro collettore (in) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5” POLIVALENTI
Diametro collettore (out) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5”
Impianto 4 tubi - Scambiatore lato utenza (freddo)
Tipo A,E tipo Piastre
Numero A,E n° 1 1 1 1 1 1 1 1 1 1 1
Attacchi (in/out) A,E Tipo Giunti scanalati
Diametro (in) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5”
Diametro (out) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5”

Impianto 4 tubi - Scambiatore lato recupero (lato caldo)
Tipo A,E tipo Piastre
Numero A,E n° 2 2 2 2 2 2 2 2 2 2 2
Attacco collettore (in/out) A,E Tipo Giunti scanalati
Diametro collettore (in) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5”
Diametro collettore (out) A,E Ø 3” 3” 3” 3” 3” 4” 4” 4” 4” 4” 5”
Ventilatore
Tipo A,E tipo Assiale
Motore ventilatore A,E tipo On-Off
A n° 4 6 6 6 6 8 8 10 10 12 12
Numero
E n° 6 8 8 8 8 10 12 14 14 16 16
A m³/h 80000 120000 120000 120000 120000 160000 160000 200000 200000 240000 240000
Portata aria
E m³/h 80000 110000 110000 110000 110000 130000 160000 180000 180000 210000 210000
Dati sonori calcolati in funzionamento a freddo (2)
A dB(A) 89,5 91,6 91,6 91,6 91,6 93,1 93,1 94,2 94,2 95,1 95,1
Livello di potenza sonora
E dB(A) 84,6 86,1 86,1 86,1 86,1 87,2 88,2 89,4 89,9 91,1 91,6
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).

818 www.aermec.com NRP-0804-3606-HP_I_UN50_11
