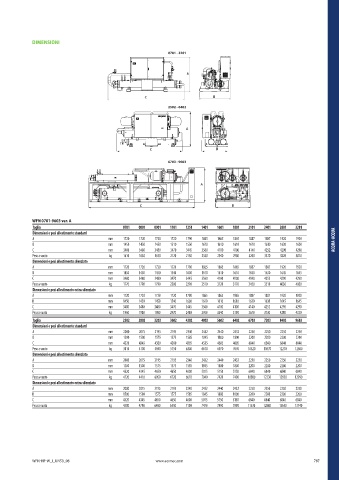

DIMENSIONI
0701 - 3201
A
C B
2502 - 6402
A
C B
6703 - 9603
A
C B
WFN 0701-9603 ver. A
Taglia 0701 0801 0901 1101 1251 1401 1601 1801 2101 2401 2801 3201
ACQUA-ACQUA A B mm 1720 1720 1720 1720 1790 1865 1865 1865 1887 1887 1920 1920 ACQUA-ACQUA
Dimensioni e pesi allestimento standard
1610
1510
1450
1610
1550
1630
1630
1450
1450
1610
1610
1610
mm
C
kg
3320
2980
3260
3820
3870
1630
1610
2130
1630
2120
Peso a vuoto mm 3480 3480 3480 3470 3445 3560 4100 4100 4140 4252 4290 4290
2350
2940
Dimensioni e pesi allestimento silenziato
A mm 1720 1720 1720 1720 1790 1865 1865 1865 1887 1887 1920 1920
B mm 1450 1450 1450 1540 1600 1610 1610 1610 1630 1630 1645 1645
C mm 3480 3480 3480 3470 3445 3560 4100 4100 4140 4252 4290 4290
Peso a vuoto kg 1770 1790 1790 2280 2290 2510 3120 3170 3450 3510 4030 4080
Dimensioni e pesi allestimento extra-silenziato
A mm 1720 1720 1720 1720 1790 1865 1865 1865 1887 1887 1920 1920
B mm 1450 1450 1450 1540 1600 1610 1610 1610 1630 1630 1645 1645
C mm 3480 3480 3480 3470 3445 3560 4100 4100 4140 4252 4290 4290
Peso a vuoto kg 1960 1980 1980 2470 2480 2700 3340 3390 3670 3730 4280 4330
Taglia 2502 2802 3202 3602 4202 4802 5602 6402 6703 7203 8403 9603
Dimensioni e pesi allestimento standard
A mm 2000 2075 2195 2195 2340 2432 2440 2432 2250 2250 2250 2250
B mm 1500 1500 1575 1575 1585 1845 1800 1800 2200 2200 2200 2200
C mm 4320 4345 4380 4380 4395 4535 4605 4605 6840 6840 6840 6840
Peso a vuoto kg 3810 4100 5690 5750 6300 6670 6970 7070 10320 11670 12270 12360
Dimensioni e pesi allestimento silenziato
A mm 2000 2075 2195 2195 2340 2432 2440 2432 2250 2250 2250 2250
B mm 1500 1500 1575 1575 1585 1845 1800 1800 2200 2200 2200 2200
C mm 4320 4345 4650 4650 4600 5015 5150 5150 6840 6840 6840 6840
Peso a vuoto kg 4120 4410 6050 6120 6670 7040 7420 7490 10880 12230 12950 12990
Dimensioni e pesi allestimento extra-silenziato
A mm 2000 2075 2195 2195 2340 2432 2440 2432 2250 2250 2250 2250
B mm 1500 1500 1575 1575 1585 1845 1800 1800 2200 2200 2200 2200
C mm 4320 4345 4650 4650 4600 5015 5150 5150 6840 6840 6840 6840
Peso a vuoto kg 4500 4790 6480 6550 7100 7470 7890 7990 11530 12880 13650 13740
WFN-HP-W_I_UN50_08 www.aermec.com 787
