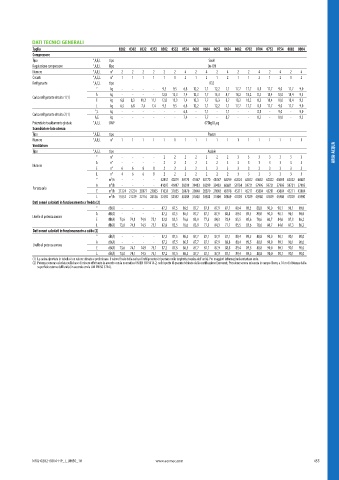

DATI TECNICI GENERALI
Taglia 0282 0302 0332 0352 0502 0552 0554 0602 0604 0652 0654 0682 0702 0704 0752 0754 0802 0804
Compressore
Tipo °,A,E,L tipo Scroll
Regolazione compressore °,A,E,L Tipo On-Off

Numero °,A,E,L n° 2 2 2 2 2 2 4 2 4 2 4 2 2 4 2 4 2 4
Circuiti °,A,E,L n° 1 1 1 1 1 1 2 1 2 1 2 1 1 2 1 2 1 2
Refrigerante °,A,E,L tipo R32
° kg - - - - 9,5 9,5 6,8 12,2 7,1 12,2 7,1 17,7 17,7 8,1 17,7 9,0 17,7 9,0
A kg - - - - 12,8 13,3 7,4 13,3 7,7 13,3 8,7 18,2 18,2 8,3 18,4 10,0 18,4 9,5
Carica refrigerante circuito 1 (1)
E kg 6,8 8,3 11,2 11,1 12,8 13,3 7,4 13,3 7,7 13,3 8,7 18,2 18,2 8,3 18,4 10,0 18,4 9,5
L kg 6,5 6,8 7,4 7,4 9,5 9,5 6,8 12,2 7,1 12,2 7,1 17,7 17,7 8,1 17,7 9,0 17,7 9,0
°,L kg - - - - - - 6,8 - 7,1 - 7,1 - - 8,1 - 9,0 - 9,0
Carica refrigerante circuito 2 (1)
A,E kg - - - - - - 7,4 - 7,7 - 8,7 - - 8,3 - 10,0 - 9,5
Potenziale riscaldamento globale °,A,E,L GWP 675kgCO 2 eq
Scambiatore lato utenza
Tipo °,A,E,L tipo Piastre
Numero °,A,E,L n° 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
ARIA-ACQUA Tipo °,A,E,L tipo - - - - 2 2 2 2 2 Assiale 2 2 3 3 3 3 3 3 3 ARIA-ACQUA
Ventilatore
°
n°
Numero A n° - - - - 2 2 2 2 2 2 3 3 3 3 3 3 3 3
E n° 6 6 8 8 2 2 2 2 2 2 3 3 3 3 3 3 3 3
L n° 4 6 6 8 2 2 2 2 2 2 2 3 3 3 3 3 3 3
° m³/h - - - - 42831 42819 40170 41067 40170 41067 38299 62024 62022 60681 62022 60681 62022 60681
A m³/h - - - - 41097 41097 38299 39483 38299 39483 60681 59734 59721 57995 59721 57995 59721 57995
Portata aria
E m³/h 21224 21224 28177 25805 31035 31035 28870 29848 28870 29848 45978 45211 45211 43804 45211 43804 45211 43804
L m³/h 15552 21229 22716 28186 32592 32592 30388 31000 30388 31000 28869 47029 47029 45980 47029 45980 47029 45980
Dati sonori calcolati in funzionamento a freddo (2)
° dB(A) - - - - 87,2 87,5 86,5 87,7 87,1 87,9 87,1 89,4 89,5 88,8 90,0 90,1 90,1 90,0
A dB(A) - - - - 87,2 87,5 86,5 87,7 87,1 87,9 88,8 89,4 89,5 88,8 90,0 90,1 90,1 90,0
Livello di potenza sonora
E dB(A) 73,6 74,1 74,9 75,1 82,8 83,5 76,6 83,9 77,3 84,3 78,4 85,5 85,6 78,6 86,7 84,6 87,3 86,2
L dB(A) 73,0 74,1 74,5 75,1 82,8 83,5 76,6 83,9 77,3 84,3 77,7 85,5 85,6 78,6 86,7 84,6 87,3 86,2
Dati sonori calcolati in funzionamento a caldo (2)
° dB(A) - - - - 87,2 87,5 86,5 87,7 87,1 87,9 87,1 89,4 89,5 88,8 90,0 90,1 90,1 90,0
A dB(A) - - - - 87,2 87,5 86,5 87,7 87,1 87,9 88,8 89,4 89,5 88,8 90,0 90,1 90,1 90,0
Livello di potenza sonora
E dB(A) 73,6 74,1 74,9 75,1 87,2 87,5 86,5 87,7 87,1 87,9 88,8 89,4 89,5 88,8 90,0 90,1 90,1 90,0
L dB(A) 73,0 74,1 74,5 75,1 87,2 87,5 86,5 87,7 87,1 87,9 87,1 89,4 89,5 88,8 90,0 90,1 90,1 90,0
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).

NRG-0282-0804-HP_I_UN50_10 www.aermec.com 455
