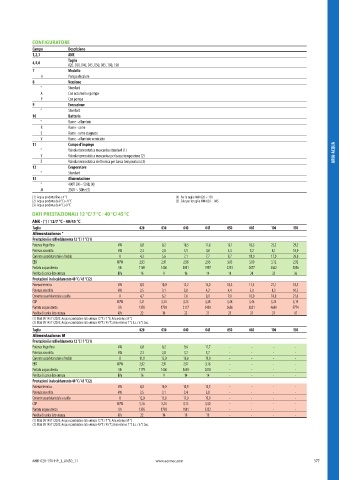

Page 379 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

CONFIGURATORE
Campo Descrizione
1,2,3 ANK
4,5,6 Taglia
020, 030, 040, 045, 050, 085, 100, 150
7 Modello
H Pompa di calore
8 Versione
° Standard
A Con accumulo e pompa
P Con pompa
9 Esecuzione
° Standard

10 Batterie
° Rame - alluminio
R Rame - rame
S Rame - rame stagnato
V Rame - alluminio verniciato
Campo d’impiego
11
ARIA-ACQUA ° Y Valvola termostatica meccanica standard (1) ARIA-ACQUA
Valvola termostatica meccanica per bassa temperatura (2)
12 Z Valvola termostatica elettronica per bassa temperatura (3)
Evaporatore
° Standard
13 Alimentazione
° 400V 3N ~ 50Hz (4)
M 230V ~ 50Hz (5)
(1) Acqua prodotta fino a 4 °C (4) Per le taglie ANK 020 ÷ 150

(2) Acqua prodotta da 0 °C a -8 °C (5) Solo per le taglie ANK 020 ÷ 045
(3) Acqua prodotta da 4 °C a 0 °C
DATI PRESTAZIONALI 12 °C/ 7 °C - 40 °C/ 45 °C
ANK - (°) / 12/7 °C - 40/45 °C
Taglia 020 030 040 045 050 085 100 150
Alimentazione: °
Prestazioni in raffreddamento 12 °C / 7 °C (1)

Potenza frigorifera kW 6,8 8,2 10,5 11,6 13,1 15,5 25,3 29,3
Potenza assorbita kW 2,3 2,8 3,5 4,0 4,3 5,2 8,1 10,0
Corrente assorbita totale a freddo A 4,3 5,6 7,1 7,7 8,7 11,0 17,0 20,0
EER W/W 2,93 2,91 2,98 2,93 3,03 3,00 3,12 2,92
Portata acqua utenza l/h 1169 1406 1811 1997 2253 2677 4362 5056
Perdita di carico lato utenza kPa 16 9 16 14 18 24 32 36
Prestazioni in riscaldamento 40 °C / 45 °C (2)
Potenza termica kW 8,0 10,0 12,2 14,0 15,3 17,4 27,1 33,3

Potenza assorbita kW 2,5 3,1 3,8 4,2 4,4 5,0 8,3 10,5
Corrente assorbita totale a caldo A 4,7 6,2 7,6 8,0 9,0 10,0 18,0 21,0
COP W/W 3,21 3,24 3,25 3,38 3,48 3,46 3,24 3,19
Portata acqua utenza l/h 1376 1738 2117 2430 2656 3021 4689 5774
Perdita di carico lato utenza kPa 22 14 22 21 25 31 37 47
(1) Dati EN 14511:2022; Acqua scambiatore lato utenza 12 °C / 7 °C; Aria esterna 35 °C
(2) Dati EN 14511:2022; Acqua scambiatore lato utenza 40 °C / 45 °C; Aria esterna 7 °C b.s. / 6 °C b.u.
Taglia 020 030 040 045 050 085 100 150

Alimentazione: M
Prestazioni in raffreddamento 12 °C / 7 °C (1)
Potenza frigorifera kW 6,8 8,2 9,6 11,7 - - - -
Potenza assorbita kW 2,3 2,8 3,2 3,7 - - - -
Corrente assorbita totale a freddo A 11,0 13,0 16,0 19,0 - - - -
EER W/W 2,92 2,91 2,97 3,16 - - - -
Portata acqua utenza l/h 1179 1406 1649 2018 - - - -

Perdita di carico lato utenza kPa 16 9 14 14 - - - -
Prestazioni in riscaldamento 40 °C / 45 °C (2)
Potenza termica kW 8,0 10,0 10,9 13,5 - - - -
Potenza assorbita kW 2,5 3,1 3,4 3,8 - - - -
Corrente assorbita totale a caldo A 12,0 15,0 17,0 19,0 - - - -
COP W/W 3,16 3,24 3,15 3,50 - - - -
Portata acqua utenza l/h 1376 1738 1881 2332 - - - -
Perdita di carico lato utenza kPa 22 14 18 19 - - - -

(1) Dati EN 14511:2022; Acqua scambiatore lato utenza 12 °C / 7 °C; Aria esterna 35 °C
(2) Dati EN 14511:2022; Acqua scambiatore lato utenza 40 °C / 45 °C; Aria esterna 7 °C b.s. / 6 °C b.u.

ANK-020-150-HP_I_UN50_11 www.aermec.com 377
