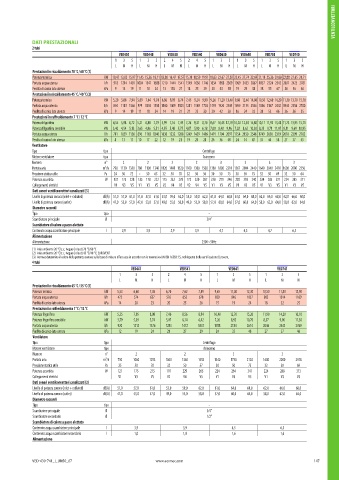

VENTILCONVETTORI VENTILCONVETTORI

DATI PRESTAZIONALI
2 tubi
VED430 VED440 VED530 VED540 VED630 VED640 VED730 VED740
1 3 5 1 3 5 2 4 5 2 4 5 1 3 5 1 3 5 1 3 5 1 3 5
L M H L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 10,47 13,85 15,97 11,45 15,36 18,11 13,80 16,47 17,57 15,38 18,59 19,91 18,63 22,67 27,02 22,45 27,74 32,69 21,18 25,36 29,00 22,88 27,65 31,71
Portata acqua utenza l/h 918 1214 1401 1004 1347 1588 1210 1444 1541 1349 1630 1746 1634 1988 2369 1969 2433 2867 1857 2224 2543 2007 2425 2781
Perdita di carico lato utenza kPa 9 14 19 11 18 24 13 158 21 18 25 29 30 43 58 19 29 38 38 55 67 26 36 46
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 5,20 5,88 7,94 5,69 7,64 9,01 6,86 8,19 8,74 7,45 9,24 9,90 9,26 11,20 13,40 9,88 12,40 14,80 10,50 12,60 14,20 11,30 13,70 15,70
Portata acqua utenza l/h 894 1183 1366 979 1314 1550 1180 1409 1503 1281 1589 1703 1593 1926 2305 1699 2133 2546 1806 2167 2442 1944 2356 2700
Perdita di carico lato utenza kPa 9 14 19 11 18 24 14 19 21 21 25 30 30 42 58 16 24 32 38 52 66 26 36 35

Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 4,54 5,98 6,72 5,21 6,88 7,79 5,99 7,16 7,49 7,26 8,31 8,70 8,67 10,43 12,19 10,20 12,50 14,80 10,17 11,92 13,48 11,73 13,95 15,71
Potenza frigorifera sensibile kW 3,40 4,54 5,13 3,65 4,86 5,51 4,55 5,48 5,75 4,87 5,90 6,18 7,00 8,48 9,96 7,02 8,62 10,30 8,25 9,71 11,07 8,11 9,69 10,95
Portata acqua utenza l/h 781 1029 1156 896 1183 1340 1030 1232 1288 1249 1429 1496 1491 1794 2097 1754 2150 2546 1749 2050 2319 2018 2399 2702
Perdita di carico lato utenza kPa 8 13 17 10 17 22 12 19 21 19 25 28 26 36 48 24 34 47 35 46 58 27 37 45
Ventilatore
Tipo tipo Centrifugo

Motore ventilatore tipo Asincrono
Numero n° 2 2 2 2 3 3 3 3
Portata aria m³/h 790 1130 1350 780 1100 1340 1120 1400 1520 1100 1380 1500 1380 1800 2210 1567 2004 2440 1640 2040 2410 1600 2000 2350
Pressione statica utile Pa 24 50 72 - 50 63 32 50 70 32 50 56 30 50 75 30 50 75 32 50 69 32 50 64
Potenza assorbita W 137 175 228 135 178 222 175 232 270 172 230 267 220 271 340 220 293 340 234 285 371 234 285 371
Collegamenti elettrici V1 V3 V5 V1 V3 V5 V2 V4 V5 V2 V4 V5 V1 V3 V5 V1 V3 V5 V1 V3 V5 V1 V3 V5
Dati sonori ventilconvettori canalizzati (3)
Livello di potenza sonora (inlet + radiated) dB(A) 51,0 57,0 61,0 51,0 57,0 61,0 53,0 59,0 62,0 53,0 59,0 62,0 61,0 64,0 68,0 61,0 64,0 68,0 62,0 66,0 68,0 62,0 66,0 68,0

Livello di potenza sonora (outlet) dB(A) 47,0 53,0 57,0 47,0 53,0 57,0 49,0 55,0 58,0 49,0 55,0 58,0 57,0 60,0 64,0 57,0 60,0 64,0 58,0 62,0 64,0 58,0 62,0 64,0
Diametro raccordi
Tipo tipo -
Scambiatore principale Ø 3/4”
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 2,9 3,9 2,9 3,9 4,7 6,3 4,7 6,3
Alimentazione
Alimentazione 230V~50Hz

(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
4 tubi
VED441 VED541 VED641 VED741
1 3 5 2 4 5 1 3 5 1 3 5
L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)

Potenza termica kW 5,53 6,68 7,30 6,70 7,62 7,89 9,65 11,00 12,30 10,50 11,80 12,90
Portata acqua utenza l/h 475 574 627 576 655 678 829 946 1057 903 1014 1109
Perdita di carico lato utenza kPa 14 20 23 20 25 26 15 19 24 18 22 25
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 5,35 7,05 8,00 7,46 8,56 8,94 10,40 12,70 15,20 11,90 14,20 16,10
Potenza frigorifera sensibile kW 3,79 5,03 5,74 5,07 6,14 6,42 7,26 8,92 10,70 8,37 9,96 11,30
Portata acqua utenza l/h 920 1212 1376 1283 1472 1537 1788 2184 2614 2046 2442 2769

Perdita di carico lato utenza kPa 12 19 24 21 27 29 24 35 48 27 37 46
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Asincrono
Numero n° 2 2 3 3
Portata aria m³/h 750 1060 1253 1060 1360 1453 1340 1730 2120 1600 2000 2358
Pressione statica utile Pa 25 50 70 32 50 57 30 50 75 32 50 69
Potenza assorbita W 121 175 215 170 229 265 224 264 341 224 288 373
Collegamenti elettrici V1 V3 V5 V2 V4 V5 V1 V3 V5 V1 V3 V5
Dati sonori ventilconvettori canalizzati (2)
Livello di potenza sonora (inlet + radiated) dB(A) 51,0 57,0 61,0 53,0 59,0 62,0 61,0 64,0 68,0 62,0 66,0 68,0
Livello di potenza sonora (outlet) dB(A) 47,0 53,0 57,0 49,0 55,0 58,0 57,0 60,0 64,0 58,0 62,0 64,0
Diametro raccordi
Tipo tipo -
Scambiatore principale Ø 3/4”

Scambiatore secondario Ø 1/2”
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 3,9 3,9 6,3 6,3
Contenuto acqua scambiatore secondario l 1,0 1,0 1,6 1,6
Alimentazione

VED-430-741_I_UN50_07 www.aermec.com 147
