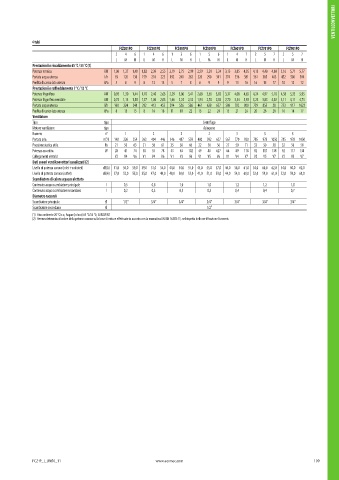

Page 111 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA
P. 111
VENTILCONVETTORI VENTILCONVETTORI
4 tubi
FCZ201PO FCZ301PO FCZ401PO FCZ501PO FCZ601PO FCZ701PO FCZ901PO
2 4 6 1 4 6 1 3 6 1 5 6 1 4 7 2 5 7 2 5 7
L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 65 °C / 55 °C (1)
Potenza termica kW 1,06 1,37 1,48 1,82 2,39 2,55 2,19 2,75 2,99 2,59 3,30 3,34 3,13 3,85 4,35 4,13 4,40 4,60 5,16 5,71 5,77
Portata acqua utenza l/h 93 120 130 159 210 223 192 240 262 226 290 301 274 336 381 361 385 403 452 500 504
Perdita di carico lato utenza kPa 5 8 9 8 12 14 5 7 8 6 9 9 9 13 16 16 15 17 10 12 12
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,93 1,30 1,44 1,70 2,40 2,63 2,29 3,06 3,41 2,68 3,65 3,82 3,37 4,08 4,65 4,24 4,97 5,18 4,38 5,33 5,95
Potenza frigorifera sensibile kW 0,74 1,14 1,18 1,27 1,86 2,03 1,66 2,24 2,52 1,94 2,70 2,83 2,70 3,34 3,92 3,24 3,83 4,02 3,11 4,11 4,73
Portata acqua utenza l/h 160 224 248 292 413 452 394 526 586 461 628 657 580 702 800 729 855 28 753 917 1023
Perdita di carico lato utenza kPa 8 13 15 8 16 18 11 18 22 13 22 24 15 21 26 20 26 28 10 14 17
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Asincrono
Numero n° 1 2 2 2 3 3 3
Portata aria m³/h 148 226 254 263 404 446 346 487 559 400 592 627 567 770 920 785 978 1050 785 978 1050
Pressione statica utile Pa 21 50 63 21 50 61 25 50 66 22 50 56 27 50 71 32 50 58 32 50 58
Potenza assorbita W 28 41 74 38 55 78 53 63 102 49 80 627 66 89 118 92 117 138 92 117 138
Collegamenti elettrici V2 V4 V6 V1 V4 V6 V1 V3 V6 V1 V5 V6 V1 V4 V7 V2 V5 V7 V2 V5 V7
Dati sonori ventilconvettori canalizzati (2)
Livello di potenza sonora (inlet + radiated) dB(A) 41,0 56,0 59,0 39,0 51,0 54,0 44,0 54,0 55,0 45,0 55,0 57,0 46,0 56,0 61,0 54,0 60,0 62,0 54,0 60,0 62,0
Livello di potenza sonora (outlet) dB(A) 37,0 52,0 55,0 35,0 47,0 49,0 40,0 50,0 52,0 41,0 51,0 53,0 44,0 54,0 60,0 52,0 59,0 61,0 52,0 59,0 61,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 0,5 0,8 1,0 1,0 1,2 1,2 1,8
Contenuto acqua scambiatore secondario l 0,2 0,3 0,3 0,3 0,4 0,4 0,7
Diametro raccordi
Scambiatore principale Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Scambiatore secondario Ø 1/2”
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 65 °C/55 °C; EUROVENT
(2) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
FCZ-P_I_UN50_11 www.aermec.com 109
