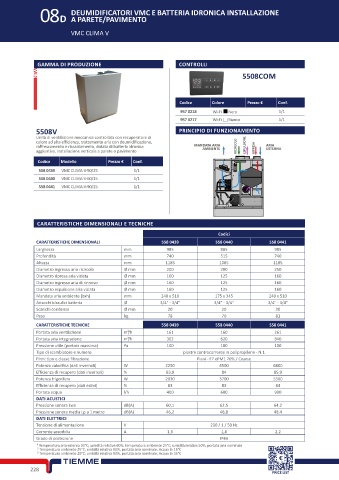

Page 244 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

DEUMIDIFICATORI VMC E BATTERIA IDRONICA INSTALLAZIONE
08D A PARETE/PAVIMENTO

VMC CLIMA V

GAMMA DI PRODUZIONE CONTROLLI

5508COM

Codice Colore Prezzo € Conf.
957 0218 Wi-Fi Nero 1/1
957 0217 Wi-Fi Bianco 1/1
PRINCIPIO DI FUNZIONAMENTO
5508V ■
Unità di ventilazione meccanica controllata con recuperatore di
calore ad alta efficienza, trattamento aria con deumidificazione,
raffrescamento e riscaldamento, dotata di batteria idronica MANDATA ARIA RICIRCOLO ESPULSIONE RIPRESA ARIA
aggiuntiva. Installazione verticale a parete o pavimento AMBIENTE ESTERNA
Codice Modello Prezzo € Conf.
558 0439 VMC CLIMA-V-50/25 1/1
558 0440 VMC CLIMA-V-60/15 1/1
558 0441 VMC CLIMA-V-90/25 1/1

CARATTERISTICHE DIMENSIONALI E TECNICHE

Codici
CARATTERISTICHE DIMENSIONALI 558 0439 558 0440 558 0441
Larghezza mm 985 885 985
Profondità mm 740 515 740
Altezza mm 1185 1085 1185
Diametro ingresso aria ricircolo Ø mm 200 200 250
Diametro ripresa aria viziata Ø mm 160 125 160
Diametro ingresso aria di rinnovo Ø mm 160 125 160
Diametro espulsione aria viziata Ø mm 160 125 160
Mandata aria ambiente [bxh] mm 240 x 510 175 x 345 240 x 510
Attacchi idraulici batteria Ø 3/4" - 3/4" 3/4" - 3/4" 3/4" - 3/4"
Scarichi condensa Ø mm 20 20 20
Peso kg 78 70 81
CARATTERISTICHE TECNICHE 558 0439 558 0440 558 0441
Portata aria ventilazione m³/h 161 160 261
Portata aria integrazione m³/h 302 620 840
Pressione utile (portata massima) Pa 100 100 100
Tipo di scambiatore e numero piastre controcorrente in polipropilene - N.1
Filtri: tipo e classe filtrazione Piani - F7 ePM1 70% / Coarse
Potenza calorifica (dati invernali) W 2250 4500 6800
Efficienza di recupero (dati invernali) % 83,9 84 85,9
Potenza frigorifera W 2030 3700 5560
Efficienza di recupero (dati estivi) % 83 83 84
Portata acqua l/h 400 600 900
DATI ACUSTICI
Pressione sonora Lwa dB(A) 60,1 62,5 64,2
Pressione sonora media Lp a 1 metro dB(A) 46,2 48,8 48,4
DATI ELETTRICI
Tensione di alimentazione V 230 / 1 / 50 Hz
Corrente assorbita A 1,6 1,8 2,2
Grado di protezione IP44
¹ Temperatura aria esterna 30°C; umidità relativa 60%. temperatura ambiente 25°C; umidità relativa 50%, portata aria nominale
² Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua in 16°C
³ Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C

228
PRICE LIST
