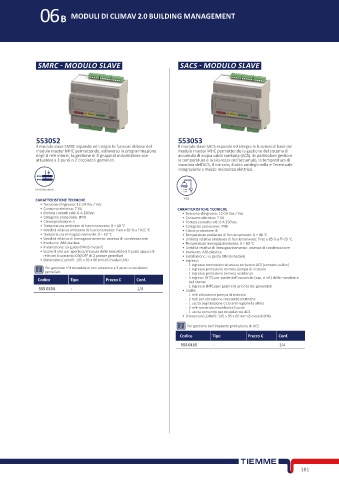

Page 197 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

06B MODULI DI CLIMAV 2.0 BUILDING MANAGEMENT

SMRC - MODULO SLAVE SACS - MODULO SLAVE

5530S2 5530S3
Il modulo slave SMRC espande ed integra le funzioni di base del Il modulo slave SACS espande ed integra le funzioni di base del
modulo master MHC permettendo, attraverso la programmazione modulo master MHC permettendo la gestione del sistema di
degli 8 relè interni, la gestione di 4 gruppi di miscelazione con accumulo di acqua calda sanitaria (ACS). In particolare gestisce
attuatore a 3 punti o 2 circolatori gemellari. la temperatura e la sicurezza dell’accumulo, la temperatura di
mandata dell’ACS, il ricircolo, il ciclo antilegionella e l’eventuale
integrazione a mezzo resistenza elettrica.

Distribuzione
CARATTERISTICHE TECNICHE ACS
• Tensione d'ingresso: 12-24 Vac / Vdc
• Consumo elettrico: 7 VA CARATTERISTICHE TECNICHE
• Portata contatti relè: 6 A 250Vac • Tensione d'ingresso: 12-24 Vac / Vdc
• Categoria protezione: IP40 • Consumo elettrico: 7 VA
• Classe protezione: II • Portata contatti relè: 6 A 250Vac
• Temperatura ambiente di funzionamento: 0 ÷ 40 °C • Categoria protezione: IP40
• Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C • Classe protezione: II
• Temperatura immagazzinamento: 0 ÷ 60 °C • Temperatura ambiente di funzionamento: 0 ÷ 40 °C
• Umidità relativa di immagazzinamento: assenza di condensazione • Umidità relativa ambiente di funzionamento: Fino a 85 % a T=25 °C
• Involucro: ABS plastica • Temperatura immagazzinamento: 0 ÷ 60 °C
• Installazione: su guida DIN (6 moduli) • Umidità relativa di immagazzinamento: assenza di condensazione
• Uscite 8 relè per apertura/chiusura delle miscelatrici 3 punti oppure 8 • Involucro: ABS plastica
relè per il comando ON/OFF di 2 pompe gemellari • Installazione: su guida DIN (6 moduli)
• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN) • Ingressi:
- 1 ingresso termostato sicurezza serbatoio ACS (contatto pulito)
Per gestione n°4 miscelatrici con attuatore a 3 punti o circolatori - 1 ingresso protezione termica pompa di ricircolo
gemellari - 1 ingresso protezione termica resistenze
Codice Tipo Prezzo € Conf. - 4 ingressi (NTC) per sonde dell'accumulo (sup. e inf.) della mandate e
del ritorno
- 1 ingresso (NTC) per gestire la priorità dei generatori
555 0154 - 1/4 • Uscite:
- 1 relè attivazione pompa di ricircolo
- 2 relè per attivazione resistenze elettriche
- 1 uscita segnalazione ciclo anti-legionella attivo
- 2 relè comando miscelatrici 3 punti
- 1 uscita comando per miscelatrice ACS
• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)
Per gestione dell’impianto produzione di ACS
Codice Tipo Prezzo € Conf.
555 0115 - 1/4
