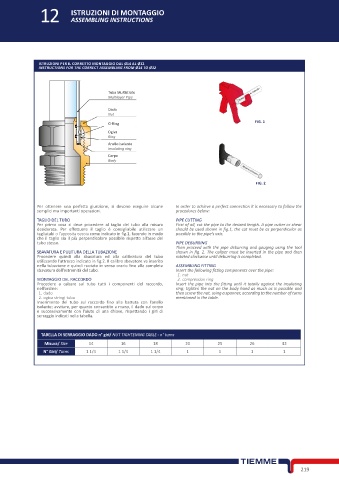

12 ISTRUZIONI DI MONTAGGIO
ASSEMBLING INSTRUCTIONS

ISTRUZIONI PER IL CORRETTO MONTAGGIO DAL Ø14 AL Ø32
INSTRUCTIONS FOR THE CORRECT ASSEMBLING FROM Ø14 TO Ø32

Tubo Mul�strato
Multilayer Pipe
Dado
Nut
O-Ring FIG. 1
Ogiva
Ring
Anello isolante
Insulating ring
Corpo
Body

FIG. 2

Per ottenere una perfetta giunzione, si devono eseguire alcune In order to achieve a perfect connection it is necessary to follow the
semplici ma importanti operazioni. procedures below:
TAGLIO DEL TUBO PIPE CUTTING
Per prima cosa si deve procedere al taglio del tubo alla misura First of all, cut the pipe to the desired length. A pipe cutter or shear
desiderata. Per effettuare il taglio è consigliabile utilizzare un should be used shown in fig.1, the cut must be as perpendicular as
tagliatubi o l’apposita cesoia come indicato in fig.1, facendo in modo possible to the pipe’s axis.
che il taglio sia il più perpendicolare possibile rispetto all’asse del
tubo stesso. PIPE DEBURRING
Then proceed with the pipe deburring and gauging using the tool
SBAVATURA E PULITURA DELLA TUBAZIONE shown in fig. 2. The caliper must be inserted in the pipe and then
Procedere quindi alla sbavatura ed alla calibratura del tubo rotated clockwise until deburring is completed.
utilizzando l’attrezzo indicato in fig.2. Il calibro sbavatore va inserito
nella tubazione e quindi ruotato in senso orario fino alla completa ASSEMBLING FITTING
sbavatura dell’estremità del tubo. Insert the following fitting components over the pipe:
1. nut
MONTAGGIO DEL RACCORDO 2. compression ring
Procedere a calzare sul tubo tutti i componenti del raccordo, Insert the pipe into the fitting until it totally against the insulating
nell’ordine: ring; tighten the nut on the body hand as much as is possible and
1. dado then screw the nut, using a spanner, according to the number of turns
2. ogiva stringi tubo mentioned in the table.
Inserimento del tubo sul raccordo fino alla battuta con l’anello
isolante; avvitare, per quanto consentito a mano, il dado sul corpo
e successivamente con l’aiuto di una chiave, rispettando i giri di
serraggio indicati nella tabella.

TABELLA DI SERRAGGIO DADO n° giri/ NUT TIGHTENING TABLE - n° turns
Misura/ Size 14 16 18 20 25 26 32
N° Giri/ Turns 1 1/4 1 1/4 1 1/4 1 1 1 1

219
