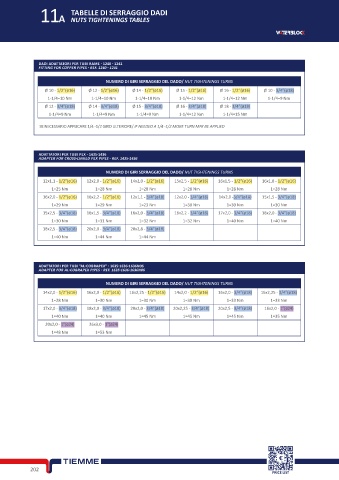

TABELLE DI SERRAGGIO DADI
11A NUTS TIGHTENINGS TABLES

DADI ADATTATORI PER TUBI RAME - 1240 - 1241
FITTING FOR COPPER PIPES - REF. 1240 - 1241

NUMERO DI GIRI SERRAGGIO DEL DADO/ NUT TIGHTENINGS TURNS
Ø 10 - 1/2”(ø16) Ø 12 - 1/2”(ø16) Ø 14 - 1/2”(ø16) Ø 15 - 1/2”(ø16) Ø 16 - 1/2”(ø16) Ø 10 - 3/4”(ø18)
1-1/4=10 Nm 1-1/4=10 Nm 1-1/4=10 Nm 1-1/4=12 Nm 1-1/4=12 Nm 1-1/4=9 Nm
Ø 12 - 3/4”(ø18) Ø 14 - 3/4”(ø18) Ø 15 - 3/4”(ø18) Ø 16 - 3/4”(ø18) Ø 18 - 3/4”(ø18)
1-1/4=9 Nm 1-1/4=9 Nm 1-1/4=9 Nm 1-1/4=12 Nm 1-1/4=15 Nm

SE NECESSARIO APPLICARE 1/4 -1/2 GIRO ULTERIORE/ IF NEEDED A 1/4 -1/2 MORE TURN MAY BE APPLIED

ADATTATORI PER TUBI PEX - 1435-1436
ADAPTER FOR CROSS-LINKED PEX PIPES - REF. 1435-1436

NUMERO DI GIRI SERRAGGIO DEL DADO/ NUT TIGHTENINGS TURNS
12x1,1 - 1/2”(ø16) 12x2,0 - 1/2”(ø16) 14x2,0 - 1/2”(ø16) 15x2,5 - 1/2”(ø16) 16x1,5 - 1/2”(ø16) 16x1,8 - 1/2”(ø16)
1=25 Nm 1=28 Nm 1=28 Nm 1=28 Nm 1=28 Nm 1=28 Nm
16x2,0 - 1/2”(ø16) 16x2,2 - 1/2”(ø16) 12x1,1 - 3/4”(ø18) 12x2,0 - 3/4”(ø18) 14x2,0 -3/4”(ø18) 15x1,5 - 3/4”(ø18)
1=29 Nm 1=29 Nm 1=23 Nm 1=30 Nm 1=30 Nm 1=30 Nm
15x2,5 - 3/4”(ø18) 16x1,5 - 3/4”(ø18) 16x2,0 - 3/4”(ø18) 16x2,2 - 3/4”(ø18) 17x2,0 - 3/4”(ø18) 18x2,0 - 3/4”(ø18)
1=30 Nm 1=31 Nm 1=32 Nm 1=32 Nm 1=40 Nm 1=40 Nm
18x2,5 - 3/4”(ø18) 20x2,0 - 3/4”(ø18) 20x2,8 - 3/4”(ø18)
1=40 Nm 1=44 Nm 1=44 Nm

ADATTATORI PER TUBI “AL-COBRAPEX” - 1635-1636-1636N06
ADAPTER FOR AL-COBRAPEX PIPES - REF. 1635-1636-1636N06

NUMERO DI GIRI SERRAGGIO DEL DADO/ NUT TIGHTENINGS TURNS
14x2,0 - 1/2”(ø16) 16x2,0 - 1/2”(ø16) 16x2,25 - 1/2”(ø16) 14x2,0 - 1/2”(ø16) 16x2,0 - 3/4”(ø18) 16x2,25 - 3/4”(ø18)
1=28 Nm 1=30 Nm 1=30 Nm 1=30 Nm 1=33 Nm 1=33 Nm
17x2,0 - 3/4”(ø18) 18x2,0 - 3/4”(ø18) 20x2,0 - 3/4”(ø18) 20x2,25 - 3/4”(ø18) 20x2,5 - 3/4”(ø18) 16x2,0 - 1”(ø24)
1=40 Nm 1=40 Nm 1=45 Nm 1=45 Nm 1=45 Nm 1=35 Nm
20x2,0 - 1”(ø24) 26x3,0 - 1”(ø24)
1=48 Nm 1=53 Nm
