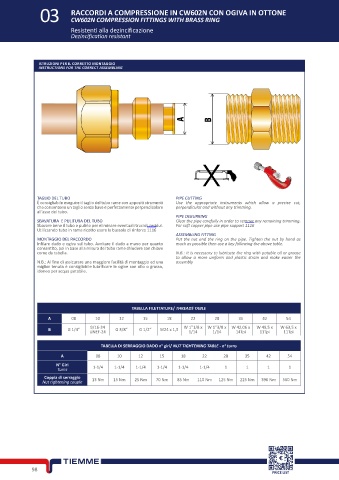

Page 118 - TIEMME - COMPONENTI IDRAULICI - DELLAFIORE

03 RACCORDI A COMPRESSIONE IN CW602N CON OGIVA IN OTTONE
CW602N COMPRESSION FITTINGS WITH BRASS RING

Resistenti alla dezincificazione
Dezincification resistant

ISTRUZIONI PER IL CORRETTO MONTAGGIO
INSTRUCTIONS FOR THE CORRECT ASSEMBLING

TAGLIO DEL TUBO PIPE CUTTING
È consigliabile eseguire il taglio del tubo rame con appositi strumenti Use the appropriate instruments which allow a precise cut,
che consentono un taglio senza bave e perfettamente perpendicolare perpendicular and without any trimming.
all’asse del tubo.
PIPE DEBURRING
SBAVATURA E PULITURA DEL TUBO Clear the pipe carefully in order to remove any remaining trimming.
Sbavare bene il tubo e pulirlo per eliminare eventuali trucioli residui. For soft copper pipe use pipe support 1116
Utilizzando tubo in rame ricotto usare la bussola di rinforzo 1116
ASSEMBLING FITTING
MONTAGGIO DEL RACCORDO Put the nut and the ring on the pipe. Tighten the nut by hand as
Infilare dado e ogiva sul tubo. Avvitare il dado a mano per quanto much as possible then use a key following the above table.
consentito, poi in base alla misura del tubo rame chiudere con chiave
come da tabella. N.B.: It is necessary to lubricate the ring with potable oil or grease
to allow a more uniform and plastic strain and make easier the
N.B.: Al fine di assicurare una maggiore facilità di montaggio ed una assembly
miglior tenuta è consigliabile lubrificare le ogive con olio o grasso,
idoneo per acqua potabile.

TABELLA FILETTATURE/ THREADS TABLE
A 08 10 12 15 18 22 28 35 42 54
9/16-24
B G 1/4” UNEF-24 G 3/8” G 1/2” M24 x 1,5 W 1”1/8 x W 1”3/8 x W 42,06 x W 49,5 x W 63,5 x
1/14
1/14
11Tpi
14Tpi
11Tpi
TABELLA DI SERRAGGIO DADO n° giri/ NUT TIGHTENING TABLE - n° turns
A 08 10 12 15 18 22 28 35 42 54
N° Giri 1-1/4 1-1/4 1-1/4 1-1/4 1-1/4 1-1/4 1 1 1 1
Turns
Coppia di serraggio
Nut tightening couple 13 Nm 15 Nm 25 Nm 70 Nm 85 Nm 110 Nm 125 Nm 225 Nm 390 Nm 560 Nm
