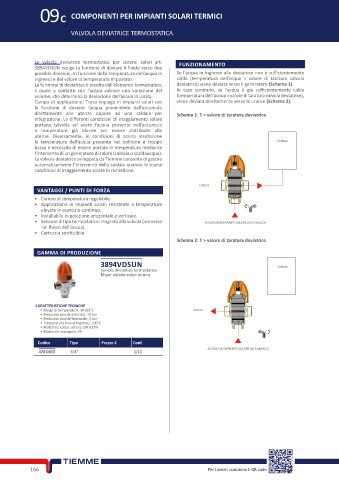

Page 180 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE - DELLAFIORE

09C COMPONENTI PER IMPIANTI SOLARI TERMICI

VALVOLA DEVIATRICE TERMOSTATICA

La valvola deviatrice termostatica per sistemi solari art. FUNZIONAMENTO
3894VDSUN svolge la funzione di deviare il fluido verso due
possibili direzioni, in funzione della temperatura dell’acqua in Se l’acqua in ingresso alla deviatrice non è sufficientemente
ingresso e del valore di temperatura impostato. calda (temperatura dell’acqua < valore di taratura valvola
La funzione di deviatrice è assolta dall’elemento termostatico, deviatrice) viene deviata verso il generatore (Schema 1).
il quale a contatto con l’acqua subisce una variazione del In caso contrario, se l’acqua è già sufficientemente calda
volume, che determina la deviazione dell’acqua in uscita. (temperatura dell’acqua > valore di taratura valvola deviatrice),
Campo di applicazione: Trova impiego in impianti solari con viene deviata direttamente verso le utenze (Schema 2).
la funzione di deviare l’acqua proveniente dall’accumulo
direttamente alle utenze oppure ad una caldaia per Schema 1: T < valore di taratura deviatrice
integrazione. Le differenti condizioni di irraggiamento solare
portano talvolta ad avere l’acqua presente nell’accumulo
a temperature già idonee per essere distribuite alle
utenze. Diversamente, in condizioni di scarsa insolazione
la temperatura dell’acqua presente nel bollitore è troppo Caldaia
bassa e necessita di essere portata in temperatura mediante
l’intervento di un generatore di calore (caldaia o scaldaacqua).
La valvola deviatrice sviluppata da Tiemme consente di gestire
automaticamente l’intervento della caldaia quando le scarse
condizioni di irraggiamento solare lo richiedono.

Utenze
VANTAGGI / PUNTI DI FORZA
• Campo di temperatura regolabile.
• Applicazione in impianti solari: resistente a temperature
elevate in esercizio continuo.
• Installabile in posizione orizzontale e verticale.
• Sensore di tipo termostatico integrato alla valvola (immerso ACQUA DA IMPIANTO SOLARE (ACCUMULO)
nel flusso dell’acqua).
• Cartuccia sostituibile.
Schema 2: T > valore di taratura deviatrice
GAMMA DI PRODUZIONE

3894VDSUN Caldaia
Valvola deviatrice termostatica
M per sistemi solari termici.

CARATTERISTICHE TECNICHE
• Range di temperatura: 30÷55°C Utenze
• Pressione max di esercizio: 10 bar
• Pressione max differenziale: 2 bar
• Temperatura max di ingresso: 100°C
• Materiale corpo: ottone CW 617N
• Materiale manopola: PA
Codice Tipo Prezzo € Conf.
ACQUA DA IMPIANTO SOLARE (ACCUMULO)
470 0453 3/4” 1/10

166 Per i prezzi scansiona il QR code
