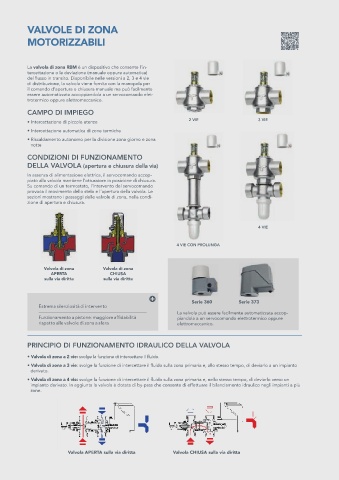

Page 40 - RBM - LISTINO ITS 2025 - DELLAFIORE

02.01 valvole di zona | servocomandi Per valvole di zona
VALVOLE DI ZONA

MOTORIZZABILI

La valvola di zona RBM è un dispositivo che consente l’in-
tercettazione o la deviazione (manuale oppure automatica)
del flusso in transito. Disponibile nelle versioni a 2, 3 e 4 vie
di distribuzione, la valvola viene fornita con la manopola per
il comando d’apertura e chiusura manuale ma può facilmente
essere automatizzata accoppiandola a un servocomando elet-
trotermico oppure elettromeccanico.

CAMPO DI IMPIEGO
• Intercettazione di piccole utenze 2 VIE 3 VIE
• Intercettazione automatica di zone termiche
• Riscaldamento autonomo per la divisione zona giorno e zona
notte

CONDIZIONI DI FUNZIONAMENTO
DELLA VALVOLA (apertura e chiusura della via)
In assenza di alimentazione elettrica, il servocomando accop-
piato alla valvola mantiene l’otturatore in posizione di chiusura.
Su comando di un termostato, l’intervento del servocomando
provoca il movimento dello stelo e l’apertura della valvola. Le
sezioni mostrano i passaggi delle valvole di zona, nella condi-
zione di apertura e chiusura.

4 VIE

4 VIE CON PROLUNGA

Valvola di zona Valvola di zona
APERTA CHIUSA
sulla via diritta sulla via diritta

Serie 360 Serie 373
Estrema silenziosità di intervento
La valvola può essere facilmente automatizzata accop-
Funzionamento a pistone: maggiore affidabilità piandola a un servocomando elettrotermico oppure
rispetto alle valvole di zona a sfera elettromeccanico.

PRINCIPIO DI FUNZIONAMENTO IDRAULICO DELLA VALVOLA

• Valvola di zona a 2 vie: svolge la funzione di intercettare il fluido.
• Valvola di zona a 3 vie: svolge la funzione di intercettare il fluido sulla zona primaria e, allo stesso tempo, di deviarlo a un impianto
derivato.
• Valvola di zona a 4 vie: svolge la funzione di intercettare il fluido sulla zona primaria e, nello stesso tempo, di deviarlo verso un
impianto derivato. In aggiunta la valvola è dotata di by-pass che consente di effettuare il bilanciamento idraulico negli impianti a più
zone.

Valvola APERTA sulla via diritta Valvola CHIUSA sulla via diritta
