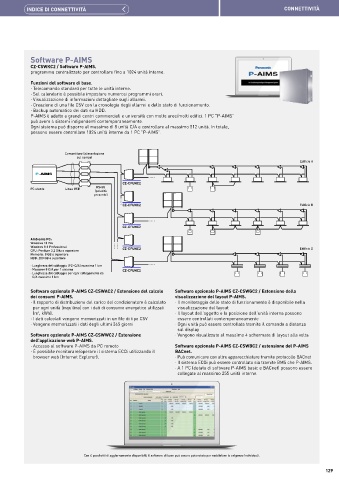

Page 129 - PANASONIC - COMMERCIALE PACI - DELLAFIORE

INDICE DI CONNETTIVITÀ CONNETTIVITÀ

Software P-AIMS
CZ-CSWKC2 / Software P-AIMS.
programma centralizzato per controllare fino a 1024 unità interne.
Funzioni del software di base.
· Telecomando standard per tutte le unità interne.
· Sul calendario è possibile impostare numerosi programmi orari.
· Visualizzazione di informazioni dettagliate sugli allarmi.
· Creazione di una file CSV con la cronologia degli allarmi e dello stato di funzionamento.
· Backup automatico dei dati su HDD.
P-AIMS è adatto a grandi centri commerciali e università con molte aree/molti edifici. 1 PC "P-AIMS"
può avere 4 sistemi indipendenti contemporaneamente.
Ogni sistema può disporre al massimo di 8 unità C/A e controllare al massimo 512 unità. In totale,
possono essere controllate 1024 unità interne da 1 PC "P-AIMS".

Convertitore (alimentazione
sul campo)
Edificio A

CZ-CFUNC2
RS485
PC utente Linea USB (polarità
presente)
CZ-CFUNC2 Edificio B

CZ-CFUNC2

Ambiente PC:
Windows 10 Pro
Windows 8.1 Professional CZ-CFUNC2 Edificio D
CPU: Pentium 3,2 GHz o superiore
Memoria: 8 GB o superiore
HDD: 250 GB o superiore
· Lunghezza del cablaggio (PC~C/A) massima 1 km
· Massimo 8 C/A per 1 sistema CZ-CFUNC2
· Lunghezza del cablaggio per ogni collegamento da
C/A massimo 1 km
Software opzionale P-AIMS CZ-CSWAC2 / Estensione del calcolo Software opzionale P-AIMS CZ-CSWGC2 / Estensione della
dei consumi P-AIMS. visualizzazione del layout P-AIMS.
· Il rapporto di distribuzione del carico del condizionatore è calcolato · Il monitoraggio dello stato di funzionamento è disponibile nella
per ogni unità (inquilino) con i dati di consumo energetico utilizzati visualizzazione del layout
(m³, kWh). · Il layout dell'oggetto e la posizione dell'unità interna possono
· I dati calcolati vengono memorizzati in un file di tipo CSV essere controllati contemporaneamente
· Vengono memorizzati i dati degli ultimi 365 giorni · Ogni unità può essere controllata tramite il comando a distanza
sul display
Software opzionale P-AIMS CZ-CSWWC2 / Estensione · Vengono visualizzate al massimo 4 schermate di layout alla volta
dell’applicazione web P-AIMS.
· Accesso al software P-AIMS da PC remoto Software opzionale P-AIMS CZ-CSWBC2 / estensione del P-AIMS
· È possibile monitorare/operare il sistema ECOi utilizzando il BACnet.
browser web (Internet Explorer). · Può comunicare con altre apparecchiature tramite protocollo BACnet
· Il sistema ECOi può essere controllato sia tramite BMS che P-AIMS.
· A 1 PC (dotato di software P-AIMS basic e BACnet) possono essere
collegate al massimo 255 unità interne.

Con 4 pacchetti di aggiornamento disponibili, il software di base può essere potenziato per soddisfare le esigenze individuali.

129
