P. 15

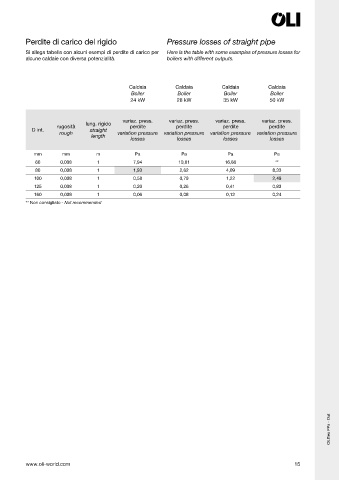

Perdite di carico del rigido Pressure losses of straight pipe
Si allega tabella con alcuni esempi di perdite di carico per Here is the table with some examples of pressure losses for
alcune caldaie con diversa potenzialità. boilers with different outputs.
Caldaia Caldaia Caldaia Caldaia
Boiler Boiler Boiler Boiler
24 kW 28 kW 35 kW 50 kW
variaz. press. variaz. press. variaz. press. variaz. press.
lung. rigido
rugosità perdite perdite perdite perdite
D int. straight
rough variation pressure variation pressure variation pressure variation pressure
length
losses losses losses losses
mm mm m Pa Pa Pa Pa
60 0,008 1 7,94 10,81 16,86 **
80 0,008 1 1,93 2,62 4,09 8,33
100 0,008 1 0,58 0,79 1,22 2,49
125 0,008 1 0,20 0,26 0,41 0,83
160 0,008 1 0,06 0,08 0,12 0,24
** Non consigliato - Not recommended
OLIflex PPs - Out
