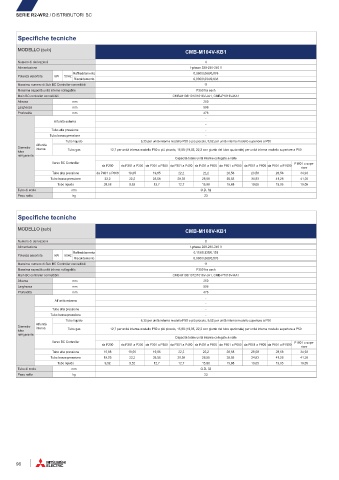

Page 98 - MITSUBISHIELECTRIC - SISTEMI VRF - DELLAFIORE

SERIE R2-WR2 / DISTRIBUTORI BC

Specifiche tecniche
MODELLO (sub) CMB-M104V-KB1

Numero di derivazioni 4
Alimentazione 1-phase 220-230-240 V
Raffreddamento 0,060/0,068/0,076
Potenza assorbita kW 50Hz
Riscaldamento 0,030/0,034/0,038
Massimo numero di Sub BC Controller connettibili 11
Massima capacità unità interne collegabile P350 for each
Main BC controller connettibili CMB-M108/1012/1016V-JA1, CMB-P1016V-KA1
Altezza mm 250
Larghezza mm 596
Profondità mm 476
-
All’unità esterna
-
Tubo alta pressione -
Tubo bassa pressione -
Tubo liquido 6,35 per unità interna modello P50 o più piccolo, 9,52 per unità interna modello superiore a P50
All’unità
Diametro interna
tubo Tubo gas 12,7 per unità interna modello P50 o più piccolo, 15,88 (19,05, 22,2 con giunto del tubo opzionale) per unità interna modello superiore a P50
refrigerante
Capacità totale unità interne collegate a valle
Verso BC Controller P1001 o supe-
da P200 da P201 a P300 da P301 a P350 da P351 a P400 da P401 a P600 da P601 a P650 da P651 a P800 da P801 a P1000
riore
Tubo alta pressione da P401 a P600 19,05 19,05 22,2 22,2 28,58 28,58 28,58 34,93
Tubo bassa pressione 22,2 22,2 28,58 28,58 28,58 28,58 34,93 41,28 41,28
Tubo liquido 28,58 9,52 12,7 12,7 15,88 15,88 19,05 19,05 19,05
Tubo di scolo mm O.D. 32
Peso netto kg 23

Specifiche tecniche

MODELLO (sub) CMB-M108V-KB1
Numero di derivazioni 8
Alimentazione 1-phase 220-230-240 V
Raffreddamento 0,119/0,135/0,151
Potenza assorbita kW 50Hz
Riscaldamento 0,060/0,068/0,076
Massimo numero di Sub BC Controller connettibili 11
Massima capacità unità interne collegabile P350 for each
Main BC controller connettibili CMB-M108/1012/1016V-JA1, CMB-P1016V-KA1
Altezza mm 250
Larghezza mm 596
Profondità mm 476
-
All’unità esterna
-
Tubo alta pressione -
Tubo bassa pressione -
Tubo liquido 6,35 per unità interna modello P50 o più piccolo, 9,52 per unità interna modello superiore a P50
All’unità
Diametro interna
tubo Tubo gas 12,7 per unità interna modello P50 o più piccolo, 15,88 (19,05, 22,2 con giunto del tubo opzionale) per unità interna modello superiore a P50
refrigerante
Capacità totale unità interne collegate a valle
Verso BC Controller P1001 o supe-
da P200 da P201 a P300 da P301 a P350 da P351 a P400 da P401 a P600 da P601 a P650 da P651 a P800 da P801 a P1000
riore
Tubo alta pressione 15,88 19,05 19,05 22,2 22,2 28,58 28,58 28,58 34,93
Tubo bassa pressione 19,05 22,2 28,58 28,58 28,58 28,58 34,93 41,28 41,28
Tubo liquido 9,52 9,52 12,7 12,7 15,88 15,88 19,05 19,05 19,05
Tubo di scolo mm O.D. 32
Peso netto kg 23
