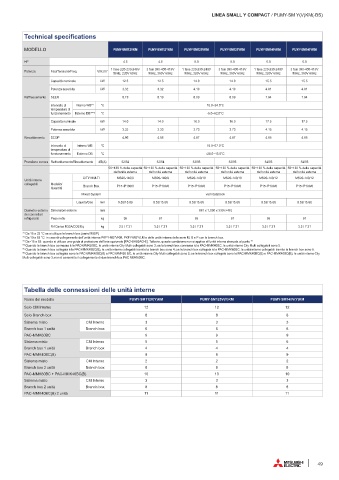

LINEA SMALL Y COMPACT / PUMY-SM Y(V)KM(-BS)

Technical specifications

MODELLO PUMY-SM112VKM PUMY-SM112YKM PUMY-SM125VKM PUMY-SM125YKM PUMY-SM140VKM PUMY-SM140YKM

HP 4.5 4.5 5.0 5.0 6.0 6.0
Potenza Fasi/Tensione/Freq. V/Hz/n° 1 fase 220-230-240V 3 fasi 380-400-415V 1 fase 220-230-240V 3 fasi 380-400-415V 1 fase 220-230-240V 3 fasi 380-400-415V
50Hz, 220V 60Hz 50Hz, 380V 60Hz 50Hz, 220V 60Hz 50Hz, 380V 60Hz 50Hz, 220V 60Hz 50Hz, 380V 60Hz
Capacità nominale kW 12.5 12.5 14.0 14.0 15.5 15.5
Potenza assorbita kW 3.32 3.32 4.19 4.19 4.81 4.81
Raffrescamento SEER 8.19 8.19 8.09 8.09 7.94 7.94
Intervallo di Interno WB* 1 °C 15.0~24.0°C
temperatura di
funzionamento Esterno DB* 2 * 3 °C -5.0~52.0°C
Capacità nominale kW 14.0 14.0 16.0 16.0 17.5 17.5
Potenza assorbita kW 3.33 3.33 3.73 3.73 4.15 4.15
Riscaldamento SCOP 4.96 4.96 4.87 4.87 4.85 4.85
Intervallo di Interno WB °C 15.0~27.0°C
temperatura di
funzionamento Esterno DB °C -20.0~15.0°C
Pressione sonora Raffreddamento/Riscaldamento dB(A) 52/54 52/54 53/56 53/56 54/56 54/56
50~130 % della capacità 50~130 % della capacità 50~130 % della capacità 50~130 % della capacità 50~130 % della capacità 50~130 % della capacità
dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna
CITY MULTI MS20-140/9 MS20-140/9 MS20-140/10 MS20-140/10 MS20-140/12 MS20-140/12
Unità interne
collegabili Modello/ Branch Box P15~P100/8 P15~P100/8 P15~P100/8 P15~P100/8 P15~P100/8 P15~P100/8
Quantità
Mixed System vedi databook
Liquido/Gas mm 9.52/15.88 9.52/15.88 9.52/15.88 9.52/15.88 9.52/15.88 9.52/15.88
Diametro esterno Dimensioni esterne mm 981 x 1,050 x 330 (+40)
dei connettori
refrigeranti Peso netto kg 95 97 95 97 95 97
Rif Carica R32A/CO2 Eq kg 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31 3.5 / 7.31
* 1 Da 15 a 23 °C se si utilizza la branch box (serie M/S/P)
* 2 Da 10 a 52 °C: in caso di collegamento dell’unità interna PKFY-MS*VKM, PKFY-MS*VLM e delle unità interne delle serie M, S e P con la branch box.
* 3 Da -15 a 52: quando si utilizza una guida di protezione dell’aria opzionale [PAC-SH95AG-E]. Tuttavia, questa condizione non si applica all’unità interna elencata al punto * 1
* 4 Quando la branch box connessa è la PAC-MMK60BC, le unità interne City Multi collegabili sono 3; se la branch box connessa è la PAC-MMK40BC, le unità interne City Multi collegabili sono 5.
* 5 Quando la branch box collegata è la PAC-MMK40BC(B), le unità interne collegabili tramite la branch box sono 4; se la branch box collegata è la PAC-MMK60BC, le unità interne collegabili tramite la branch box sono 6.
* 6 Quando le branch box collegate sono le PAC-MMK40BC(B) e PAC-MMK60 BC, le unità interne City Multi collegabili sono 2; se le branch box collegate sono le PAC-MMK40BC(B) e PAC-MMK40BC(B), le unità interne City
Multi collegabili sono 3; non è consentito il collegamento di due branch box PAC MMK60BC.

Tabella delle connessioni delle unità interne
Nome del modello PUMY-SM112V(Y)KM PUMY-SM125V(Y)KM PUMY-SM140V(Y)KM
Solo CM Interno 12 12 12
Solo Branch box 8 8 8
Sistema misto CM Interno 3 3 3
Branch box 1 unità Branch box 6 6 6
PAC-MMK60BC 9 9 9
Sistema misto CM Interno 5 5 5
Branch box 1 unità Branch box 4 4 4
PAC-MMK40BC(B) 9 9 9
Sistema misto CM Interno 2 2 2
Branch box 2 unità Branch box 8 8 8
PAC-MMK60BC + PAC-MMK40BC(B) 10 10 10
Sistema misto CM Interno 3 3 3
Branch box 2 unità Branch box 8 8 8
PAC-MMK40BC(B) 2 unità 11 11 11
