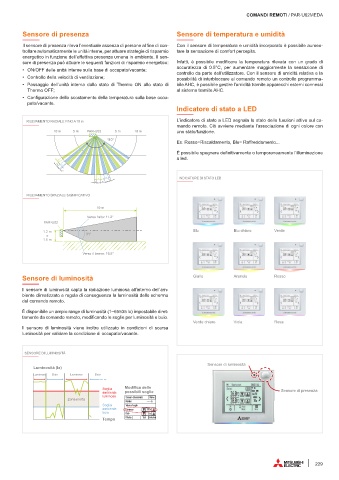

COMANDI REMOTI / PAR-U02MEDA

Sensore di presenza Sensore di temperatura e umidità

Il sensore di presenza rileva l’eventuale assenza di persone al fine di con- Con il sensore di temperatura e umidità incorporato è possibile aumen-
trollare automaticamente le unità interne, per attuare strategie di risparmio tare la sensazione di comfort percepita.
energetico in funzione dell’effettiva presenza umana in ambiente. Il sen-
sore di presenza può attuare le seguenti funzioni di risparmio energetico: Infatti, è possibile modificare la temperatura rilevata con un grado di
• ON/OFF delle unità interne sulla base di occupato/vacante; accuratezza di 0.5°C, per aumentare maggiormente la sensazione di
controllo da parte dell’utilizzatore. Con il sensore di umidità relativa e la
• Controllo della velocità di ventilazione; possibilità di interbloccare al comando remoto un controllo programma-
• Passaggio dell’unità interna dallo stato di Thermo ON allo stato di bile AHC, è possibile gestire l’umidità tramite apparecchi esterni connessi
Thermo OFF; al sistema tramite AHC.
• Configurazione dello scostamento della temperatura sulla base occu-
pato/vacante.
Indicatore di stato a LED

RILEVAMENTO RADIALE FINO A 10 m L’indicatore di stato a LED segnala lo stato delle funzioni attive sul co-
mando remoto. Ciò avviene mediante l’associazione di ogni colore con
10 m 5 m PAR-U02 5 m 10 m uno stato/funzione.
110°
Es: Rosso=Riscaldamento, Blu= Raffreddamento...
È possibile spegnere definitivamente o temporaneamente l’illuminazione
a led.

INDICATORE DI STATO LED

RILEVAMENTO SPAZIALE SIGNIFICATIVO

10 m
Verso l’alto: 11.2°
PAR-U02
1.2 m Blu Blu chiaro Verde
o 31°
1.5 m

Verso il basso: 19.8°

Sensore di luminosità Giallo Arancio Rosso

Il sensore di luminosità capta la radiazione luminosa all’interno dell’am-
biente climatizzato e regola di conseguenza la luminosità dello schermo
del comando remoto.

È disponibile un ampio range di luminosità (1~65535 lx) impostabile diret-
tamente da comando remoto, modificando le soglie per luminosità e buio.
Verde chiaro Viola Rosa
Il sensore di luminosità viene inoltre utilizzato in condizioni di scarsa
luminosità per validare la condizione di occupato/vacante.

SENSORE DI LUMINOSITÀ
Sensore di luminosità
Luminosità (lx)
Luminoso Buio Luminoso Buio

Soglia Modifica delle Sensore di presenza
ambiente possibili soglie
luminoso Sensore di luminosità Menu
Zona morta Monitor ------- lx
Soglia Valore di soglia
ambiente Luminoso 30 lx
buio Buio 5 lx
Tempo Ritorno Test Conferma

229
